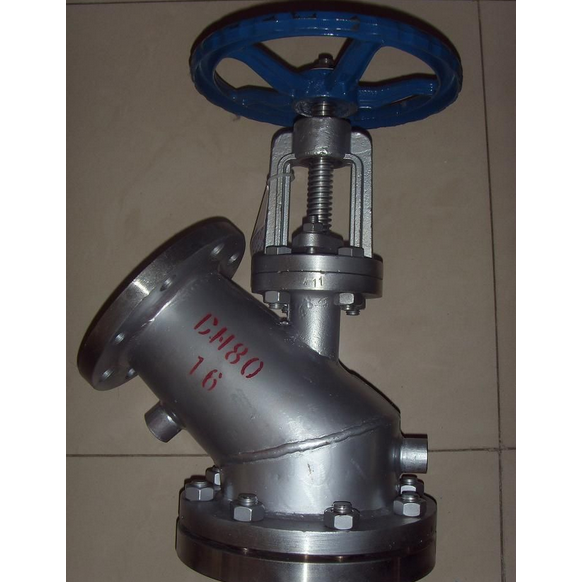

产品名称：	保温放料阀	产品型号：	BFL41H
公称通径：	DN25～DN200	结构形式：	上展式、下展式
公称压力：	1.6MPa～2.5MPa～4.0MPa	连接方式：	法兰
适用温度：	-29ºC～+425ºC	驱动方式：	手动、气动、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	颗粒状物料、结晶颗粒、其他物料等	生产厂家：	浦首阀门

产品说明

BFL41H保温放料阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体，夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套，此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的放料阀相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过保温放料阀。

标准规范

设计制造标准：HG5-16-79
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

主要零部件

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

外形结构图



主要外形尺寸

口径	上展式				下展式
	D	D3	H	D0	D	D3	H	D0
25	115	115	270	160	115	135	225	160
32	135	135	285	160	135	145	300	160
40	145	145	355	180	145	160	340	180
50	160	160	370	180	160	180	345	180
65	180	180	465	220	180	195	425	220
80	195	195	480	250	195	215	445	250
100	215	215	590	280	215	260	535	280
125	245	245	730	300	245	280	585	300
150	280	280	775	320	280	330	665	320



声明：【BFL41H保温放料阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的BFL41H保温放料阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
