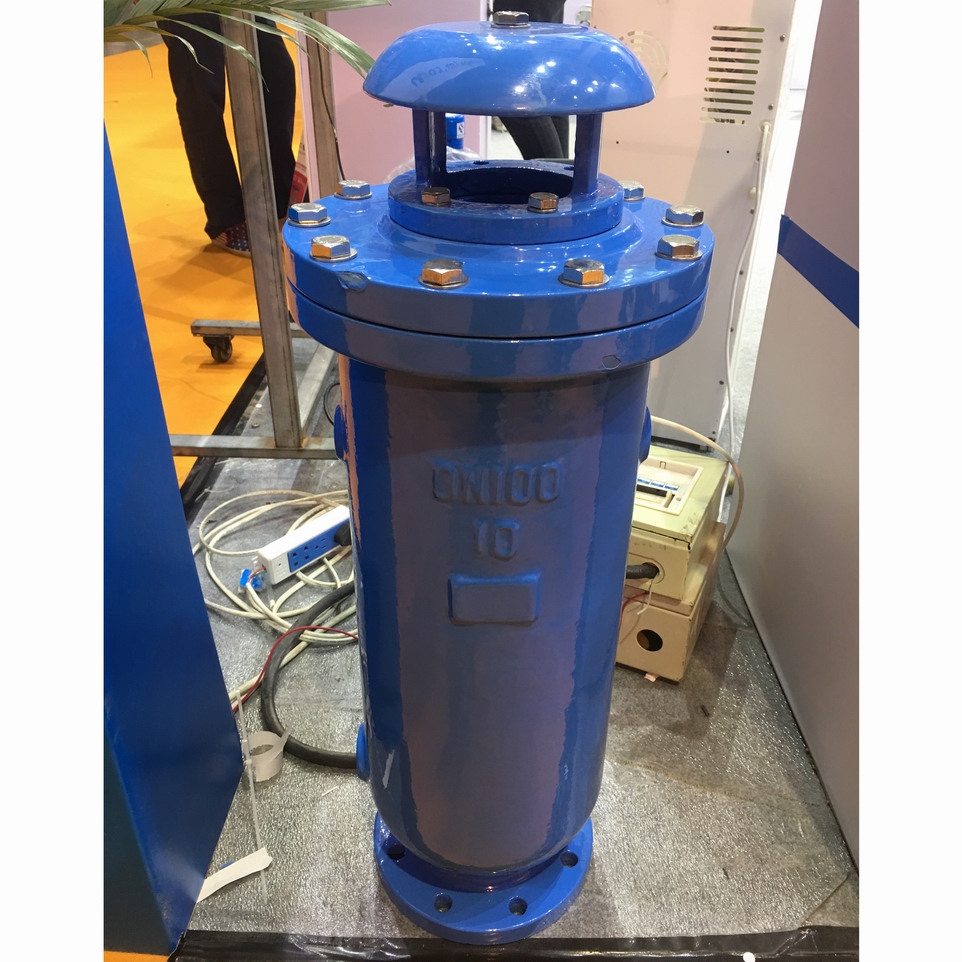

产品名称：	污水管道排气阀	产品型号：	SCAR
公称通径：	DN25～DN400	结构形式：	浮球式
公称压力：	1.6MPa	连接方式：	法兰式
适用温度：	-29ºC～+80ºC	驱动方式：	自动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	给排水、清水等	生产厂家：	浦首阀门

产品说明

SCAR污水管道排气阀用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排气阀就迅速把空气吸入管内，防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。

工作原理

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。

每小时排气量表

规格DN	25	50	80	100	150	200	250	300	350	400
立方米/小时	2-290	85-582	22-1350	34-2613	76-5879	135-1331	212-18831	305-27217	415-35309	542-49608

性能曲线图

主要零部件

序号	名称	材质
1	阀体	HT200铸铁、QT450球墨铸铁、WCB铸钢、SS304不锈钢
2	阀盖	HT200铸铁、QT450球墨铸铁、WCB铸钢、SS304不锈钢
3	浮球	SUS 304
4	杠杆架	铸铜ZH59、不锈钢
5	杆	铸铜ZH59、不锈钢
6	塞头	丁睛橡胶NBR

外形结构图



主要外形尺寸

公称通径	D	D1	D2	D3	H	Z-Φd
50	160	125	102	205	495	4-18
80	195	160	135	270	600	4-18
100	215	180	158	285	760	8-18
150	280	240	212	340	860	8-22
200	335	295	268	400	1010	8-22
250	390	350	319	465	1210	12-22

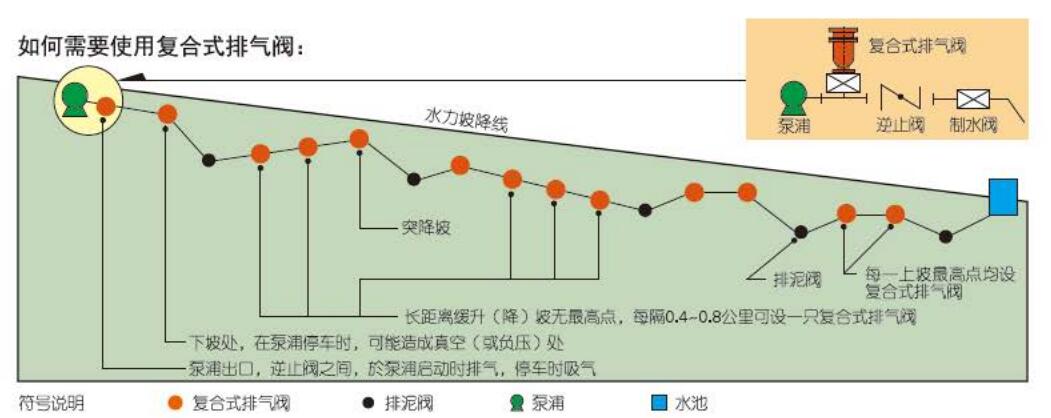

安装位置的选择

SCAR污水管道排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部最高点，排气阀安装位置有多种，只有对整个管道综合考虑，才能使排气效果达到最佳。常见的安装地点有以下几个位置：局部最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。

安装总图

安装说明

1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容3、纳技术人员调整及维护工作。
4、若污水管道排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
5、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。


声明：【SCAR污水管道排气阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的SCAR污水管道排气阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
