产品名称：	油罐透光孔	产品型号：	GTG、GDG
公称通径：	DN500～DN600	功能作用：	采光或通风
公称压力：	0.6MPa	连接方式：	平焊法兰
适用温度：	-28ºC～+60ºC	安装位置：	储罐顶端
阀体材质：	碳钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	汽油、柴油、煤油、原油、甲苯等	生产厂家：	浦首阀门

产品说明

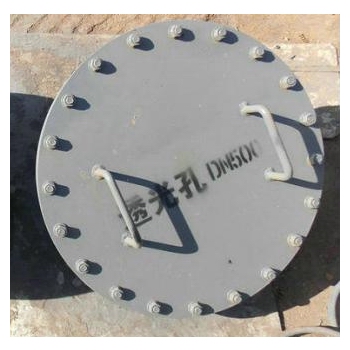

GTG、GDG油罐透光孔设在罐顶，用于油罐安装和清洗时采光和通风。油罐的采光设在罐顶上，一般为直径500mm的圆孔，平时有孔盖环以螺栓严密封闭。在清理检修油罐时，用以采光、通风和排气。另外当保险活门的操作装置失灵时，还可利用系于油罐透光孔处的钢索来打开保险活门。当罐顶只设立一个油罐透光孔时，应位于进出油管线上方的罐顶上；设两个油罐透光孔时，则油罐透光孔与人孔尽可能沿圆周对称分布，用于采光和通风，储油罐人孔，但至少有一个油罐透光孔设在罐顶平台附近。油罐透光孔的外缘应距罐壁800~1000mm。油罐透光孔上部与通气孔连接，平时用眼圈盲板封闭。

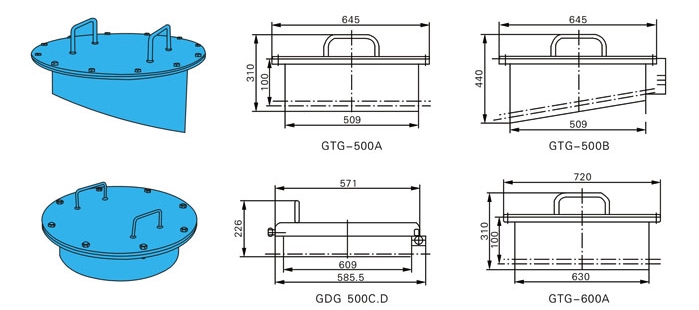

外形结构图

规格图号

规格	图号	重量（Kg台）
DN500-A	GTG-500A	45
DN500-B	GTG-500B	48
DN500-C	GTG-500C	20
DN500-D	GTG-500D	26
注：根据用户要求可生产其它“非标”产品

制造、检测标准：石油天然气(SY) > SY/T 0525.5-1993标准进行制造和验收。

声明：【GTG,GDG油罐透光孔】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GTG,GDG油罐透光孔产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
