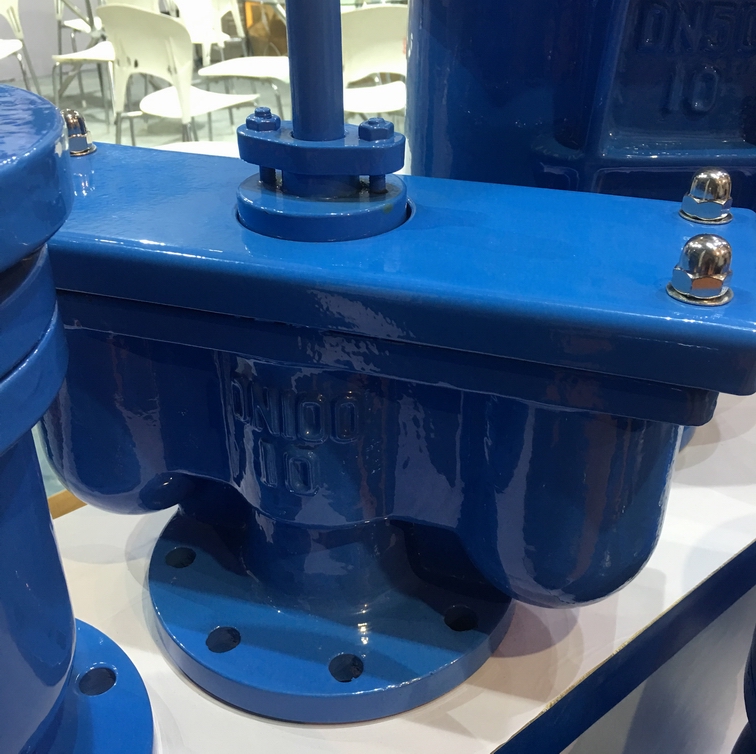

产品名称：	法兰双口排气阀	产品型号：	QB2
公称通径：	DN40～DN200	结构形式：	浮球式
公称压力：	1.6MPa	连接方式：	法兰式
适用温度：	-29ºC～+80ºC	驱动方式：	自动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	给排水、清水等	生产厂家：	浦首阀门

产品说明

QB2法兰双口排气阀适用于工作介质为水的管路上，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。用于管路上的最该店或有闭气的地方和水泵出口处，排除管线内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求；其次，管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂，快速排气阀能迅速把空气吸入管内，防止管道振动或破裂。

工作原理

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。

性能作用

在压力管道运行中，快速排气阀能自动排除少量 由水中析出的空气 ，以免阻水。在管道发生负压时能快速地进气，以免管道由于负压过大而发生失稳破坏。在管道放空时，能自动大量地进气，使放水加快，缩短停水时间。

结构特点

1、能够排除管道中的气体，减少阻力，节约能源。
2、当管道负压时，本产品能快速自动吸气，防止管道破裂。
3、浮球为不锈钢，使用寿命长，安全可靠。

主要零部件

1	2	3	4	5		6	7		8	9	10
阀体	密封垫	阀瓣	开槽锥端定位螺钉	阀杆		空心球	阀盖		垫片	填料	排气口垫片
11	12	13	14	15	16			17		18	19
排气端盖	螺母	护盖	螺母	专用螺柱	双头螺柱			填料压盖		螺母	双头螺柱

每小时排气量表

规格	50	75	100	150	200
立方米/小时	4-173	85-352	14-597	22-904	27-1145

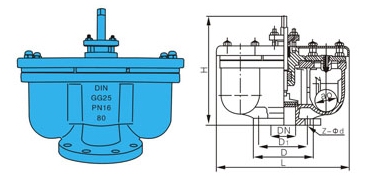

外形结构图



主要外形尺寸

型号	公称通径	主要尺寸（mm）
		D	D1	D2	L	Z-φd	介质	阀体材料
QB2-10	40	145	110	85	430	4-φ18	水	铸铁、铸钢
QB2-10	50	160	125	100	430	4-φ18	水	铸铁、铸钢
QB2-10	75	195	160	135	470	4-φ18	水	铸铁、铸钢
QB2-10	100	215	180	155	500	4-φ18	水	铸铁、铸钢
QB2-10	150	280	240	210	540	8-φ20	水	铸铁、铸钢
QB2-10	200	335	295	265	700	8-φ20	水	铸铁、铸钢

安装说明

1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。

声明：【QB2法兰双口排气阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的QB2法兰双口排气阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
