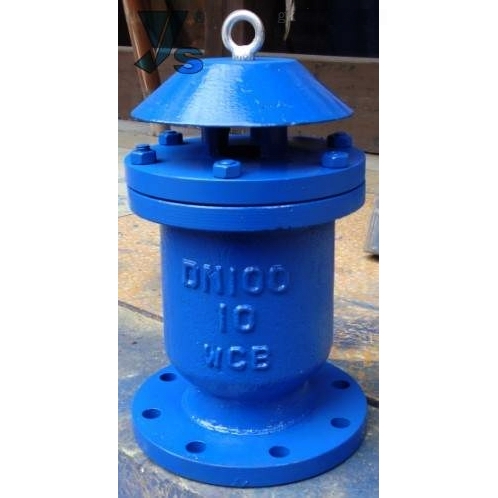

产品名称：	快速排气阀	产品型号：	KP-10
公称通径：	DN50～DN200	结构形式：	浮筒式
公称压力：	1.6MPa	连接方式：	法兰式
适用温度：	-29ºC～+80ºC	驱动方式：	自动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	给排水、清水等	生产厂家：	浦首阀门

产品说明

KP-10快速排气阀适用于工作介质为水的管路上，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。用于管路上的最该店或有闭气的地方和水泵出口处，排除管线内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求；其次，管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂，快速排气阀能迅速把空气吸入管内，防止管道振动或破裂。

工作原理

当系统中有空气时，气体聚集在快速排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水 面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，排气阀停止排气。

性能作用

在压力管道运行中，快速排气阀能自动排除少量 由水中析出的空气 ，以免阻水。在管道发生负压时能快速地进气，以免管道由于负压过大而发生失稳破坏。在管道放空时，能自动大量地进气，使放水加快，缩短停水时间。

结构特点

1、能够排除管道中的气体，养活阻力，节约能源。
2、排气能力是普通双口排气阀的多倍。
3、当管道负压时，本产品能快速自动吸气，防止管道破裂。
4、浮球为不锈钢，使用寿命长，安全可靠。

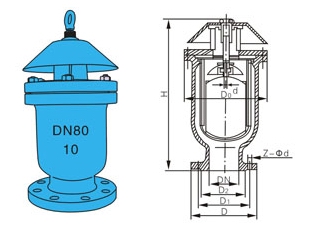

外形结构图



主要外形尺寸

公称通径 （mm）	尺寸（mm）
	H	D	D0	D1	D1	Z-фd
50	270	160	200	125	125	4-14
65	270	180	200	145	145	4-18
80	330	195	230	160	160	4-18
100	350	215	250	180	180	8-18
150	450	280	300	240	240	8-23
200	470	335	330	295	295	8-23

安装说明

1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。

声明：【KP-10快速排气阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的KP-10快速排气阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
