产品名称：	量油孔	产品型号：	GLY
公称通径：	DN100～DN150	功能作用：	测试及取样
公称压力：	1.6MPa	连接方式：	法兰
适用温度：	-28ºC～+60ºC	安装位置：	储罐
阀体材质：	铝合金、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	汽油、柴油、煤油、原油、甲苯等	生产厂家：	浦首阀门

产品说明

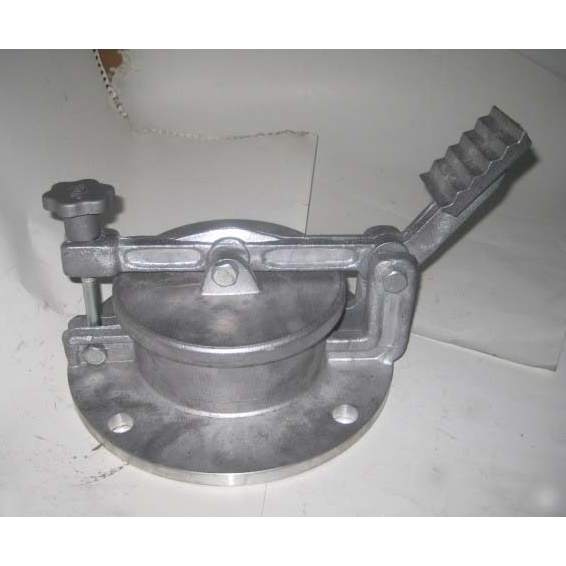

GLY量油孔装于油罐顶部，用于测量罐内油品的标高和测试及取样等作用，是用来测量罐内油面高低和调取油样的专门附件，每个油罐顶上设置一个，大都设在罐梯平台附近。测量孔的直径为一般为150毫米，由于测量用的钢卷尺接触出口容易摩擦产生火花，因此在孔管内侧镶有铜（或铝合金）套，或者在固定的测量点外装设不会产生火花的有色金属导向槽（投尺槽）。为了保证量油时每次都沿同一位置下尺，减少测量误差，在量油孔内壁的一侧装有铝制或铜质的导向槽。正对量油孔下方的油罐底板不应有焊缝，必要时可在该处焊接一块计量基准板，以减少各次测量的相对误差。

产品种类

量油孔分脚踏式、旋转式与环保型，安装于油罐顶部，用于测量罐内油品的标高和温度及取样等，因化工物料均带有不同程度的有害气味，测量时不能排放到大气中。为了能完成测量程序，确保环境不受影响和操作工人操作安全，量油孔就能起到这方面的作用。

规格图号

规格	图号	重量（Kg/台）
DN150	GLY-150	7.6
DN100	GLY-100	5.5

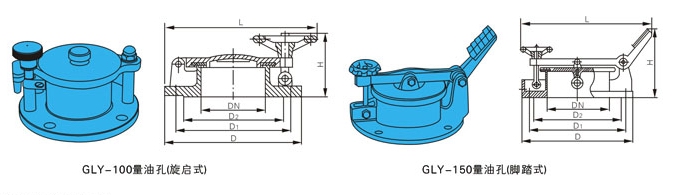

外形结构图



主要外形尺寸

型号	口径	L	D	D1	D2	H
GLY-100	DN100	245	220	100.3	199	103
GLY-150	DN150	300	200	225	200	210

操作维护

　　1、量油孔安装在储罐顶上，平时均能绝对密封，需要测量化工品时，先旋开、拔出测量口密封件，将窄口式测量组件放在上盖中间拧紧，再按下中间密封操作手柄，就能打开筒体密封件，此时将测量尺从上方窄口缝中伸入，即可测量液位的标高。操作完成后先拉回手柄，取出测量组件，再放入密封件拧紧。如对油品进行测量、取样时，拉下中间操作手柄，打开上盖即可。
　　2、量油孔经常启闭，容易损坏而发生漏气，因此要定期鉴定其严密性。鉴定时，在孔的边缘涂上一层薄油漆，将孔盖轻轻盖上，用手加一定力，如衬垫上映有明显完整的痕迹，就可以认为合格。若痕迹残缺不全，说明孔盖已不严密，应更换垫圈。

适用范围

　　3、量油孔安装于石油、化工储罐顶部，用以测量罐内物料的标高、温度以及取样等作用。化工物料均带有不同程度的有害气味，测量时不能排放到大气中，为了能完成测量程序，确保环境不受影响和操作工人操作安全，环保型量油孔就能起到这方面的作用。北京景辰公司生产的量油孔广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域，产品畅销全国各地，优质的质量，高效的服务，深得用户的信赖和广泛的赞誉。

声明：【GLY量油孔】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GLY量油孔产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
