产品名称：	阻火通气罩	产品型号：	FZT
公称通径：	DN40～DN300	功能作用：	阻火通气
公称压力：	1.6MPa	连接方式：	法兰
适用温度：	-28ºC～+60ºC	安装位置：	储罐顶部
阀体材质：	铸钢、不锈钢、铝合金	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	汽油、柴油、煤油、原油、甲苯等	生产厂家：	浦首阀门

产品说明

FZT阻火通气罩安装于重质油罐顶部起呼吸作用，并为罐内提供足够的通风条件；同时在事故状态下起到溢流保护作用，保证罐体的完好，确保油品库区的消防安全，一般为法兰连接。

标准规范

生产制造：SY/T0512-1996《石油储罐阻火器》和API2000的标准
检测标准：SY/T0512-1996《石油储罐阻火器》
验收标准：SY/T0512-1996《石油储罐阻火器》
测试依据：GB5908-86《石油储罐阻火器性能和试验方法》

工作原理

当油罐料膨胀或进油时即通过阻火芯波纹板向外排气。当油罐卸料时又向罐内吸气并阻止一切火源通过确保储罐安全。平时应经常对阻火通气罩的阻火波纹板的透气性进行检查并，保证良好的阻火透气性能。阻火通气罩是利用防爆阻火波纹金属芯件形成的三角形单元来破的储罐和管线上如加热燃烧系统、石油气体回收系统或其它气体系统。

操作压力

压力	等级
	A	B	C	D
呼出压力	+355Pa(36mmH20)	+980Pa(100mmH20)	+1765Pa(180mmH20)	由用户定
吸入压力	-295Pa(30mmH20)	-295Pa(30mmH20)	-392Pa(40mmH20)	由用户定

通气量表

代号	规格mm	50	80	100	150	200	250
	压力等级Pa	通气量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
标准允许泄漏量m3/h		≤0.04				≤0.4

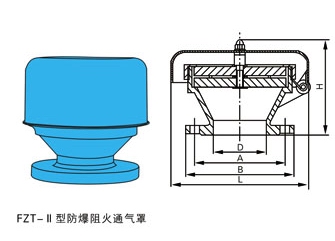

外形结构图



主要外形尺寸

通径	D	A	B	L	H
DN40	Φ40	Φ100	Φ130	184	184
DN50	Φ50	Φ110	Φ140	194	184
DN80	Φ80	Φ150	Φ185	258	190
DN100	Φ100	Φ170	Φ205	258	190
DN150	Φ150	Φ225	Φ260	345	200
DN200	Φ200	Φ280	Φ315	472	225
DN250	Φ250	Φ335	Φ370	576	260
DN300	Φ300	Φ395	Φ435	680	295



声明：【FZT阻火通气罩】规格型号、结构尺寸由浦首阀门提供，如何选择适用的FZT阻火通气罩产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
