产品名称：	全天候防冻呼吸阀	产品型号：	QHXF-89
公称通径：	DN50～DN400	结构形式：	防冻
公称压力：	1.6MPa	连接方式：	法兰
适用温度：	-40ºC～+80ºC	安装位置：	储罐顶部
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	汽油、柴油、煤油、原油、甲苯等	生产厂家：	浦首阀门

产品说明

QHXF-89全天候防冻呼吸阀采用抽屉防火结构，便于清洗及维护，是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。

标准规范

制造标准：GB5908-86；SY7511-87
法兰标准：HG20592-97；JB/T78-94
检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

工作原理

QHXF-89全天候防冻呼吸阀利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性;当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高;当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。

操作压力

等级	A	B	C	D
呼出压力	+355Pa(36mmH2O)	+980Pa(100mmH2O)	+1765Pa(180mmH2O)	由用户定
吸入压力	-295Pa(30mmH2O)	-295Pa(30mmH2O)	-392Pa(40mmH2O)

通气量表

代号	规格mm	50	80	100	150	200	250
	压力等级P	通气量m3/h
A	+355	25	60	90	190	340	500
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
允许泄漏量m3/h	≤0.04					≤0.4

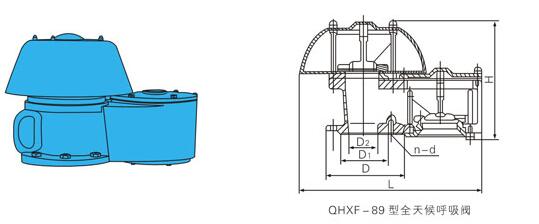

外形结构图



主要外形尺寸

公称通径DN	型号	H	L	D	D1	D2	n-d
50	QHXF-50	255	362	140	110	90	4-14
80	QHXF80	342	508	185	150	125	4-18
100	QHXF100	342	508	205	170	145	4-18
150	QHXF150	460	640	260	255	200	8-18
200	QHXF200	545	770	315	280	225	8-18
250	QHXF250	648	918	370	335	310	12-18

声明：【QHXF-89全天候防冻呼吸阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的QHXF-89全天候防冻呼吸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
