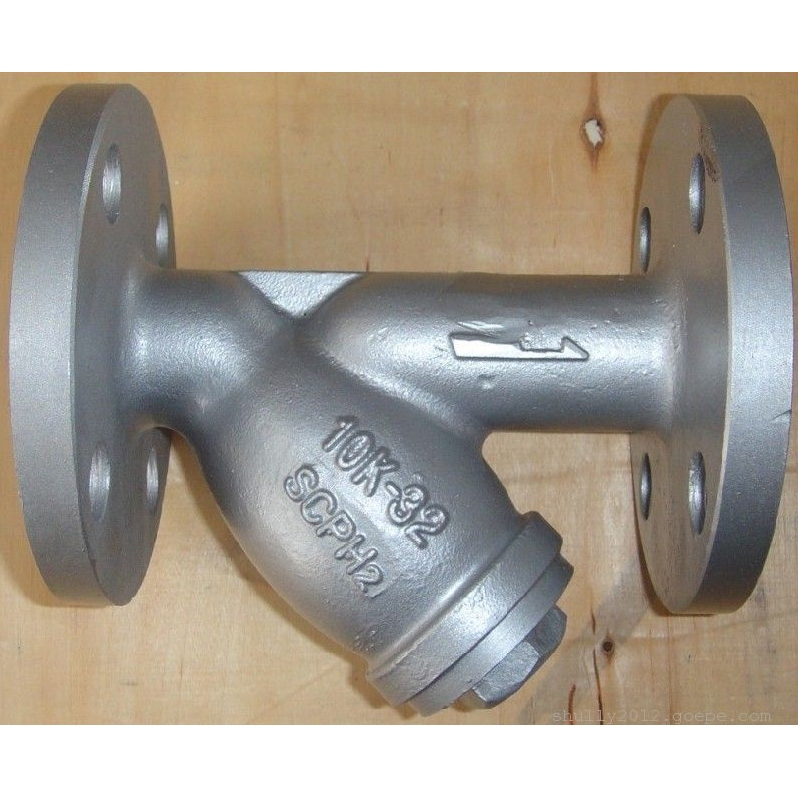

产品名称：	不锈钢日标过滤器	产品型号：	GL41H
公称通径：	DN15～DN300	滤网材料：	不锈钢
工作压力：	10K～20K～30K	连接方式：	法兰
适用温度：	-20ºC～+450ºC	功能作用：	过滤管道中的杂质
阀体材质：	球墨铸铁、铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体等	生产厂家：	浦首阀门

产品说明

GL41H不锈钢日标过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

标准规范

设计标准 JIS B2074 B2081
法兰标准 JIS B2212 B2214
结构标准JIS B2072 B2084
试验标准JIS B2003

零部件材料

1	阀体	灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢
2	堵头	灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢
3	滤网	不锈钢
4	螺栓	A193 B7、A193 B8、A307 B
5	螺母	A194 2H、A194 B
6	垫片	304+石墨

压力试验

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力	10K	2.4	1.5	1.5	0.5-0.7
	20K	5.8	4.0	4.0

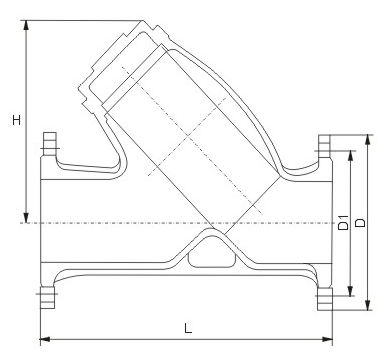

外形结构图



主要外形尺寸

DN	In	L	H	D	D1
DN15	1/2	120	70	-	-
DN20	3/4	125	77	-	-
DN25	1	155	82	-	-
DN32	1 1/4	170	95	-	-
DN40	1 1/2	182	102	-	-
DN50	2	268	140	-	-
DN65	2 1/2	285	165	175	140
DN80	3	302	200	185	150
DN100	4	377	215	210	175
DN125	5	392	257	250	210
DN150	6	442	305	280	240
DN200	8	540	410	330	290
DN250	10	668	490	400	365
DN300	12	762	580	450	400

声明：【GL41H不锈钢日标过滤器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GL41H不锈钢日标过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
