产品名称：	卧式直角除污器	产品型号：	ZGP
公称通径：	DN40～DN1000	滤网材料：	不锈钢
工作压力：	1.6MPa～6.4MPa	连接方式：	法兰
适用温度：	-20ºC～+450ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体等	生产厂家：	浦首阀门

产品说明

ZGP卧式直角除污器是一个能使用低质水进行过滤的过滤器，它具有自动反冲洗快速排除杂质功能，一般安装在换热器、空调系统或执行机构的前面，不定期冲洗排出杂质。

产品特点

1、不需任何支撑结构，节省安装空间；
2、不需要设置旁路，节省投资费用；
3、既能保持高的流量，又具有低的压力降；
4、安装灵活，可水平安装也适应于垂直安装。

工作原理

1、正常工作状态
手动蝶阀开启，即阀板平面与筒体轴线平行，（此时扳手亦与筒体轴线平行）排污阀关闭。此时水流从进口直接进入过滤网筒内部，经滤网过滤后由出口排出。
2、反冲洗工作状态
手动蝶阀关闭，即阀板平面与筒体轴线垂直，（此时扳手旋转90度与筒体轴线垂直），开启排污阀，此时水流从进口进入过滤网筒前端，因蝶阀关闭，水流被阀板挡住，只能从前端网孔进入滤筒外侧，大部分从出口流出，而由于排污口打开，滤筒后段水排出后压力降低，故一部分水又从过滤器后段的网孔反冲入网筒内，从而达到从滤网外部冲洗粘附在网
筒内壁上杂质的目的，杂质及污水从排污口排出。

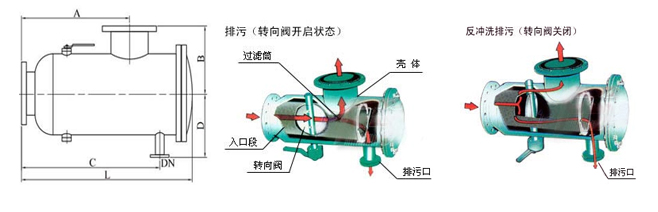

外形结构图

主要外形尺寸（直角式）

型号	L（mm）	A（mm）	B（mm）	C（mm）	D（mm）	排污口DN	流量(T/h)
ZPG-L-40	450	230	80	226	90	15	12
ZPG-L-50	550	285	90	244	100	15	19
ZPG-L-65	550	285	100	270	120	20	28
ZPG-L-80	610	300	120	310	140	25	50
ZPG-L-100	660	330	160	365	180	32	80
ZPG-L-125	800	400	190	440	200	40	125
ZPG-L-150	900	580	220	520	230	50	160
ZPG-L-200	1120	625	260	670	280	65	320
ZPG-L-250	1150	650	310	830	330	80	490
ZPG-L-300	1310	750	350	1000	380	100	710
ZPG-L-350	1514	875	410	1180	450	125	970
ZPG-L-400	1730	1000	470	1350	480	150	1260
ZPG-L-450	1896	1125	510	1500	500	150	1600
ZPG-L-500	2080	1250	550	1680	580	150	1970
ZPG-L-600	2490	1500	650	2000	650	200	2850
ZPG-L-700	2680	1600	680	2150	700	200	3880
ZPG-L-800	2880	1750	700	2300	820	200	5080
ZPG-L-900	3150	1850	800	2480	880	200	6410
ZPG-L-1000	3370	2000	900	2675	920	250	9910

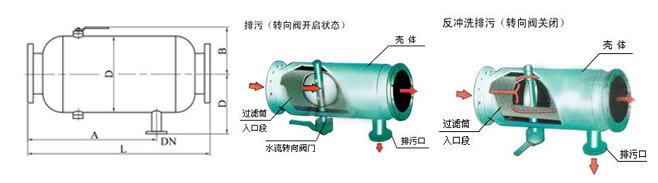

外形结构图

主要外形尺寸（直通式）

型号	L（mm）	A（mm）	B（mm）	D（mm）	排污口DN	流量(T/h)
ZPG-I-40	450	385	63	90	15	12
ZPG-I-50	455	390	70	100	15	19
ZPG-I-65	550	450	83	120	20	28
ZPG-I-80	550	460	96	140	25	50
ZPG-I-100	610	520	128	180	32	80
ZPG-I-125	660	540	162	200	40	125
ZPG-I-150	800	660	189	230	50	160
ZPG-I-200	840	700	220	280	65	320
ZPG-I-250	875	750	255	330	80	490
ZPG-I-300	1050	780	294	380	100	710
ZPG-I-350	1200	885	331	450	125	970
ZPG-I-400	1400	1040	377	480	150	1260
ZPG-I-450	1550	1145	420	500	150	1600
ZPG-I-500	1700	1250	462	580	150	1970
ZPG-I-600	2000	1460	537	650	200	2850
ZPG-I-700	2280	1720	607	700	200	3880
ZPG-I-800	2500	1900	685	820	200	5080
ZPG-I-900	2800	2180	785	880	200	6410
ZPG-I-1000	3120	2470	860	920	250	9910

声明：【ZGP卧式直角除污器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZGP卧式直角除污器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
