产品名称：	平底锥形临时过滤器	产品型号：	SV1、SV2、SV3
公称通径：	DN25～DN600	滤网材料：	不锈钢
工作压力：	1.6MPa～6.4MPa	连接方式：	法兰、对夹式
适用温度：	-20ºC～+550ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体等	生产厂家：	浦首阀门

产品说明

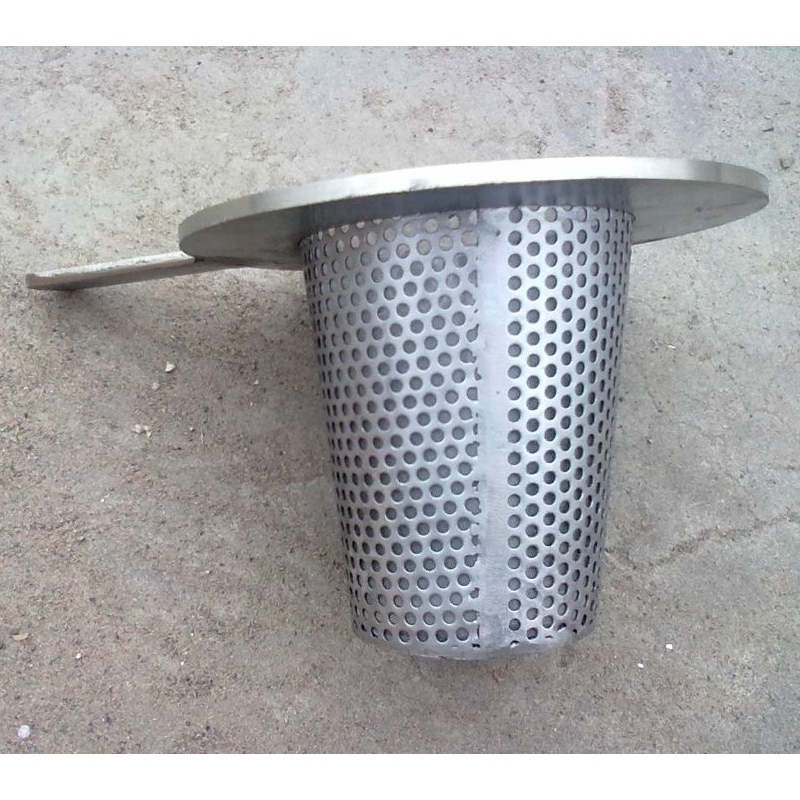

SV2平底锥形临时过滤器是安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。顾名思义就是临时使用且更容易、更方便拆卸的一款新型过滤器，其具有体积小、重量轻的特点，被广泛用于蒸汽、空气、水、油品等系统管道中。保护各种计量器、泵机、阀门、疏水器等设备。

产品类型

1、尖底平底锥形临时过滤器(锥型过滤器) (SV1型)
2、平底平底锥形临时过滤器(锥型过滤器) (SV2型)
3、平板平底锥形临时过滤器(锥型过滤器) (SV3型)

适用范围

1、化工，石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。
2、化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酸等。
3、制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
4、轻工食品，制药生产中有卫生要求的物料，如:啤酒，饮料，乳制品，粮浆医药用品等。

工作原理

平底锥形临时过滤器的原理为流体进入滤筒后，其杂质被阻拦，而清洁的流体流出出口，当需要清洗时，只需卸下锥形滤筒，清洗后装入即可。平底锥形临时过滤器的特点主要用于管线开车之前，安装在管道两法兰之间，设备简单、可靠、方便、适用广泛。 平底锥形临时过滤器主要分为尖底锥形过滤器和平底锥形过滤器。

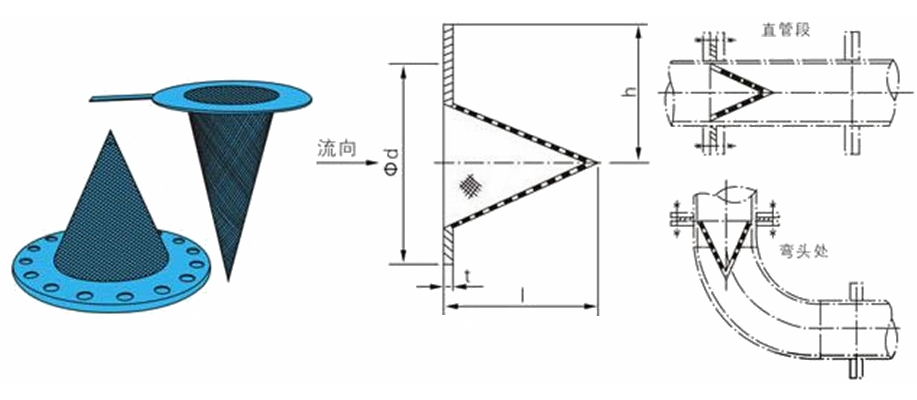

外形结构图

主要外形连接尺寸(SV1型)

DN		d	i	h	t
25	1	70	46	90	5
32	1-1/4	80	61	100	5
40	1-1/2	90	66	120	5
50	2	105	81	130	5
65	2-1/2	125	91	140	5
80	3	142	111	150	5
100	4	162	141	160	5
125	5	192	172	190	10
150	6	218	202	210	10
200	8	272	262	240	10
250	10	326	322	270	10
300	12	382	362	300	10

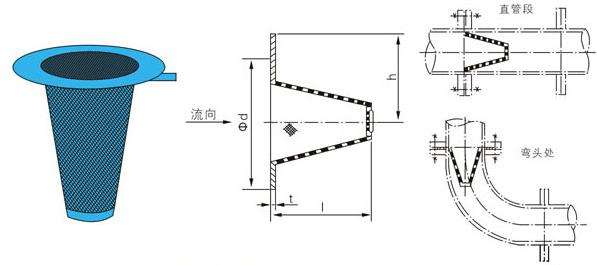

外形结构图



主要外形尺寸(SV2型)

公称直径 DN	Φ			L	h	t
	PN0.6	PN1.0	PN2.5
25	62	70	70	26	90	2
32	72	80	80	34	100	2
40	84	90	90	41	120	2
50	94	105	105	55	130	2
65	114	125	125	77	140	2
80	132	142	142	92	150	2
100	152	162	162	113	160	2
125	182	192	192	143	190	2
150	206	218	218	172	210	2
200	262	272	282	242	240	2
250	316	326	340	302	270	3
300	370	382	395	363	300	3
350	420	438	454	425	340	6
400	470	492	510	479	365	6
500	575	590	616	600	430	6
600	676	690	726	714	490	6

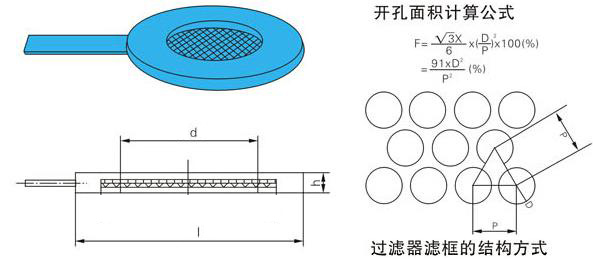

外形结构图



主要外形尺寸(SV3型)

公称直径 DN	Φ			L	h	t
	PN0.6	PN1.0	PN2.5
25	62	70	70	46	90	2
32	72	80	80	61	100	2
40	84	90	90	66	120	2
50	94	105	105	81	130	2
65	114	125	125	91	140	2
80	132	142	142	111	150	2
100	152	162	162	141	160	2
125	182	192	192	172	190	2
150	206	218	218	202	210	2
200	262	272	282	262	240	2
250	316	326	340	322	270	3
300	370	382	395	362	300	3
350	420	438	454	404	340	6
400	470	492	510	464	365	6
500	575	590	616	564	430	6
600	676	690	726	684	490	6

声明：【SV2平底锥形临时过滤器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的SV2平底锥形临时过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
