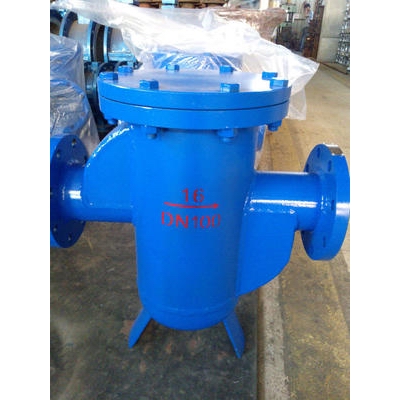

产品名称：	U型管道过滤器	产品型号：	LPG
公称通径：	DN15～DN200	结构形式：	U型
工作压力：	1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-29ºC～+350ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体、气体等	生产厂家：	浦首阀门

产品说明

LPG-U型管道过滤器属于管道过滤器系列，安装在管道上能除去流体中的较大固体杂质，使机器设备、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。U型管道过滤器适用于化工、食品、饮料、水处理行业进行粗精过滤大道绿色产品标准。我公司所生产的U型管道过滤器能根据客户具体要求定制各种过滤器。

主要特点

U型管道过滤器整体式阀体设计、可更换的过滤内件、多种过滤结构设计、滤网精度18~500目可选、常规30目设计、双排放接口、标准法兰连接。广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。压力损失小,流通面积大，抗污性强，排污方便，排污方便。

性能规范

公称压力PN(MPa)	工作温度℃	滤网目数	适用介质
1.6	350	20～150	蒸汽、空气、水、油、
2.5	350

零部件材料

零件名称	材料
阀体	碳钢、不锈钢
滤网盖	碳钢、不锈钢
滤芯网	不锈钢
垫片	柔性石墨

外形结构图



主要外形尺寸

DN	L	A	H	D		D1	N-n	一般网目数	特殊网目数	工作压力 MPa
				JB78-59 JB79-59	GB2555-81
10	150	80	125	90	90	60	4~14	3.9/mm （100目）	2.4/mm 60目	1.6
15	150	80	125	95	95	65
20	180	100	153	105	105	75		2.4/mm 60目	1.6/mm 40目
25	180	100	153	115	115	85
40	300	155	304	145	150	110	4~18
50	300	155	304	160	165	125
65	340	220	380	180	185	145
80	400	250	420	195	200	160	8~18	1.6/mm 40目	0.8/mm 20目
100	500	295	502	215	220	180
150	600	335	650	280	285	240	8~23
200	786	395	770	335	340	295	12~23
10	165	77	127	100	100	70	4~14	3.9/mm 100目	2.4/mm 60目	6.4
15	165	79	131	105	105	75
20	200	91	154	125	130	90	4~18	2.4/mm 60目	1.6/mm 40目
25	210	96	159	135	140	100
40	320	155	308	165	170	125	4~23 8~23
50	320	155	310	175	180	135				6.4 4.0
80	420	250	430	210	215	170		1.6/mm 40目	0.8/mm 20目
100	525	295	510	250	250	200	8~25
150	600	335	650	300	300	250	8~26			2.5
200	786	395	780	360	360	310	12~26

声明：【LPG-U型管道过滤器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的LPG-U型管道过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
