产品名称：	气体管道过滤器	产品型号：	OF
公称通径：	DN40～DN400	滤网材料：	不锈钢
工作压力：	1.6MPa～4.0MPa	连接方式：	法兰
适用温度：	-20ºC～+450ºC	功能作用：	过滤气体管道中的杂质
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	空气、氢气、氮气、氧气等气体	生产厂家：	浦首阀门

产品说明

OF气体管道过滤器是专为气体管路设计的一种特殊过滤器，过滤器同分流锥、过滤网管组成，水流推力主要起到气体分流，因而避免过滤网受正面引起的破裂。气体管道过滤器广泛用于工业生产部门中气体过滤，如：空气、氢气、氮气、氧气等气体的过滤。

产品特点

1、本产品适用于易燃、易爆、含尘气体的管道过滤。
2、本产品具有确保设备安全运行、正常供气的作用，因而已被冶金、化工、机械加工等行业广泛选用。
3、本产品的滤筒（内管）和外筒与管道在同一直线，因而气流能较平缓地进入滤筒内，基本上无紊流产生，压损小于0.02MPa。
4、根据工艺要求可选用不同的过滤精度，一般以80～200目为宜。
5、本产品在出厂时严格按脱脂工艺清洗除油除锈，用户可直接将其与管道安装后投运。

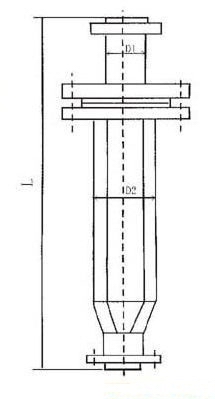

外形结构图

主要外形尺寸

公称通径DN	D1	D2	结构长度 L
			1.6	1.6 ～ 4.0
40	45	76	350	400
50	57	89	380	420
65	76	108	450	500
80	89	133	550	600
100	108	159	700	750
125	133	219	850	900
150	159	219	1000	1050
200	219	273	1150	1250
250	273	325	1250	1400
300	325	426	1400	1600
350	377	478	1500	1700
400	426	529	1600	1800



声明：【OF气体管道过滤器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的OF气体管道过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
