产品名称：	Y型过滤器	产品型号：	GL41H
公称通径：	DN15～DN500	结构形式：	Y型
工作压力：	1.6MPa～16.0MPa	连接方式：	法兰、内螺纹
适用温度：	-20ºC～+450ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体、气体等	生产厂家：	浦首阀门

产品说明

GL41H Y型过滤器主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。主要用于水、蒸气等介质。

结构特点

1、采用不锈钢双层网结构，坚固耐用，
2、具有结构先进、流阻小、排污方便、纳污量大等等特点，
3、使用维护极为方便。可根据用户需要设置过滤网的目数。

滤网目数

目数	孔径mm	粒度μm	目数	孔径mm	粒度μm	目数	孔径mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

技术参数

壳体材质	黄铜	碳钢	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30℃~180℃	-80℃~425℃	-80℃~450℃
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300

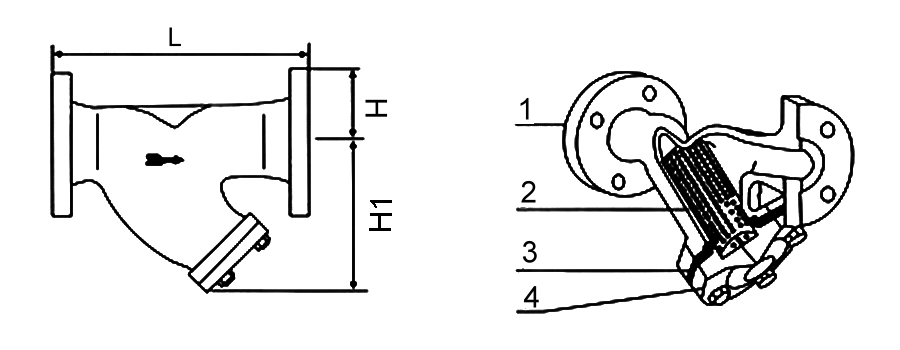

1.阀体 2.滤芯网 3.密封件 4.滤网盖

外形结构图

主要外形尺寸

DN	"英寸	L	H	H1	拉杆伸缩过滤器		参考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

外形结构图



使用说明

本过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。

声明：【GL41H Y型过滤器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GL41H Y型过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
