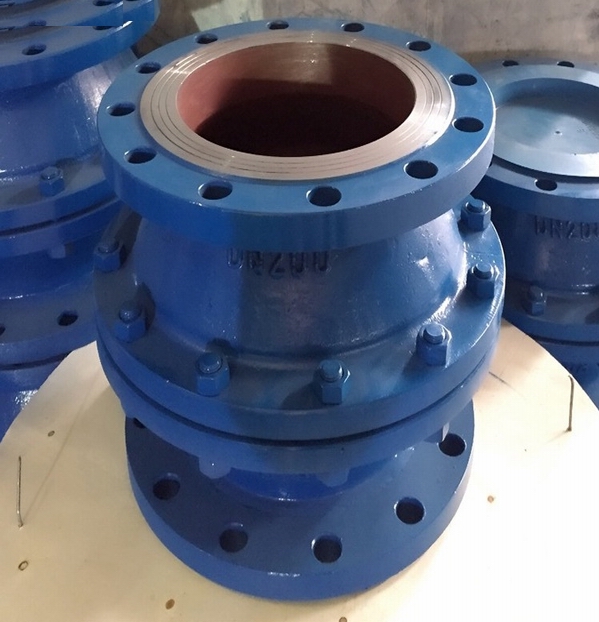

产品名称：	管道阻火器	产品型号：	GZW-1
公称通径：	DN20～DN600	功能作用：	阻爆阻火
公称压力：	1.6MPa～4.0MPa	连接方式：	法兰、内螺纹
适用温度：	-40ºC～+425ºC	安装位置：	管道
阀体材质：	碳钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	燃气、石油液化气、可燃气体等	生产厂家：	浦首阀门

产品说明

GZW-1管道阻火器系新型可燃气体管道阻火器，属更新换代的新产品。
　　 该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。

主要用途

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。

主要性能

1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

外形结构图



主要外形尺寸

型号	重量 ( Kg/台）	PN (MPa)	外形尺寸（mm）				螺栓
			K	D	DL	L	数量	螺纹
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33

保养与维修

为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。

声明：【GZW-1管道阻火器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的GZW-1管道阻火器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
