产品名称：	不锈钢燃气管道阻火器	产品型号：	FPA、FPB
公称通径：	DN15～DN350	功能作用：	阻火
公称压力：	1.6MPa～4.0MPa	连接方式：	法兰
适用温度：	-40ºC～+425ºC	安装位置：	燃气管道
阀体材质：	碳钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	燃气、石油液化气、可燃气体等	生产厂家：	浦首阀门

产品说明

FPA、FPB不锈钢燃气管道阻火器适用于安装在输送可燃性气体如回热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在正常情况下火焰于管道中逆向传播，以避免灾难性事故的发生。安全阻火速度1425m/s；极限阻火速度1605m/s。本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的。

主要特点

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。

主要性能

1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

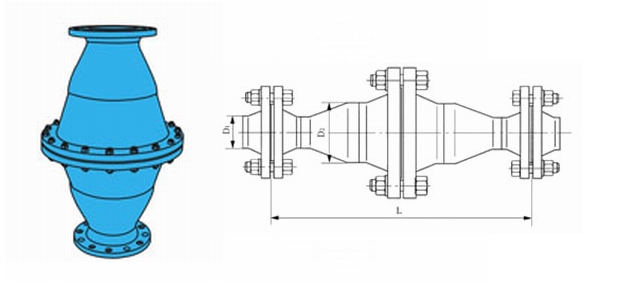

外形结构图



主要外形尺寸

型号	公称通径DN	D1	D2	L
				PN1.0MPa	PN1.6MPa	PN2.5MPa	PN4.0MPa
FPA、FPB-15	15	18×3	57×3.5	330	330	330	330
FPA、FPB-20	20	25×3	57×3.5	330	330	340	340
FPA、FPB-25	25	32×3.5	73×4	365	365	375	375
FPA、FPB-32	32	38×3.5	73×4	375	375	390	390
FPA、FPB-40	40	45×3.5	89×4	375	390	405	410
FPA、FPB-50	50	57×3.5	108×4	420	425	445	4650
FPA、FPB-65	65	73×4	133×4.5	485	485	515	520
FPA、FPB-80	80	89×4	159×4.5	505	520	560	560
FPA、FPB-100	100	108×4	219×8	555	560	600	645
FPA、FPB-125	125	133×4.5	278×8	615	620	670	720
FPA、FPB-150	150	159×4.5	325×8	665	665	735	800
FPA、FPB-200	200	219×8	377×9	940	950	1015	1100
FPA、FPB-250	250	278×8	480×10	1030	1070	1150	1265
FPA、FPB-300	300	325×8	529×10	1295	1295	1430	1545
FPA、FPB-350	350	377×9	630×12	1350	1350	1430	1545

维护保养

1、 为了确保不锈钢燃气管道阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。
2、 不锈钢燃气管道阻火器上的流向标记必须与介质流向一致。
3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、 被堵塞的阻火器阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、 清洗不锈钢燃气管道阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
6、 重新安装不锈钢燃气管道阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

声明：【FPA,FPB不锈钢燃气管道阻火器】规格型号、结构尺寸由浦首阀门提供，如何选择适用的FPA,FPB不锈钢燃气管道阻火器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
