产品名称：	风机盘管电动二通阀	产品型号：	VA7010
公称通径：	DN15～DN25	结构形式：	二通、三通
公称压力：	1.6MPa	连接方式：	内螺纹
适用温度：	-0ºC～+90ºC	驱动方式：	电动
阀体材质：	黄铜	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	冷水、热水、液体	生产厂家：	浦首阀门

产品说明

VA7010风机盘管电动二通阀用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

结构特点

1、阀体黄铜锻造，不锈钢杆及弹簧，体积小，耐腐蚀。
2、阀芯结构优化，在不减少Kv值的情况下，允许压差大。
3、驱动器与阀体分离，可快速拆装。
4、驱动器有可供系统调试和维修使作用的手动操作杆。

技术参数

型号	额定电压	功率	驱动方式	与SRV2000阀配合动作时间	净重(kg)
VA7010-220 VA7010-110	AC220V±10%	7W	单向电机驱动 阀门弹簧复位	全开时间：通电后约10秒 关闭时间：断电后约5秒	0.3
	AC110V±10%
VA7010-24	AC24V±10%

性能参数

产品型号	阀门形式	螺纹连接	流量系数 Kv	关闭压差 (MPa)	工作 介质	流体 温度	环境 温度	储存 温度	承压 (MPa)
VA7010-15	常闭二通阀	G1/2	1.5	0.25	冷冻/ 热水	2-94℃	0-60℃ 最大相对 湿度为不 凝露	-20-65℃ 最大相对 湿度为不 凝露	1.6
VA7010-15	混合三通阀	G1/2	1.5	0.25
VA7010-20	常闭二通阀	G3/4	2.5	0.1
VA7010-20	混合三通阀	G3/4	2.5	0.1
VA7010-25	常闭二通阀	G1	4.8	0.06
VA7010-25	混合三通阀	G1	4.8	0.06

零部件材料

阀体材料：	黄铜锻造
阀杆材料：	不锈钢  (A1S1302)
密封材料：	丁腈橡胶 (NBR)
驱动器：	盖阻燃ABS工程塑料

外形结构图



主要外形尺寸

型号	尺 寸(mm)		净 重 (kg)
	A	B
VA7010-15	55	113	0.60
VA7010-15	55	128	0.60
VA7010-20	66	124	0.65
VA7010-20	66	137	0.65
VA7010-25	90	129	0.70
VA7010-25	90	145	0.70

安装示意图

安装调试

1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。 与周围管道、设备 、建筑物必须保持足够的维修操作空间，同时必须安装在维修人员通过检修孔能触及到的地方。
5、两只及其两只以上的电动阀不能并联，如果确需并联要用继电器进行隔离
6、阀体安装完毕并与管路通过试压后才安装驱动器。
7、若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。
8、驱动器不能用保温材料包裹，否则影响其散热。
9、驱动器必须通过不小于1.5mm2的导线进行可靠接地，其它线路应符合电工有关标准。
10、安装完毕并检查正确无误后，通电调试，至少应观察驱动动器的三个完整运行周期，确定所有部件正确为止。
11、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动阀对水流开关的有效性。

维修和保养

1、重要警告：安装、维修和保养之前必须先将电源切断，以避免造成设备、人身伤害。
2、若阀门在泄漏应立即将其从系统中离，并更换整个阀体总成。
3、若驱动器不工作，应更换驱动器总成，若驱动器在工作但走不到位，应清洁驱动器内扇型齿轮齿面，然后上润滑油。
4、驱动器内减速机为大速比精密小模数齿轮结构，用手动操作杆打开阀门时，用力要轻柔，让阀杆慢慢下去，用力过猛会损坏减速机。

注意事项

马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85°，如图2所示。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。

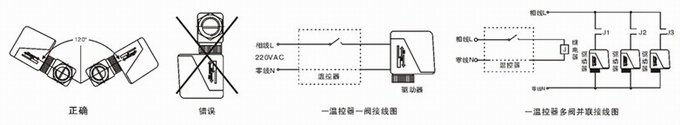

拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开关态，每当电流首次通过电动阀时，手动杆会再设定至自动位置。常闭二通阀和混合三通阀的安装如图形3、4所示。对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体的箭头指向，若带有辅助开关，其接线如图6所示。



声明：【VA7010风机盘管电动二通阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的VA7010风机盘管电动二通阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
