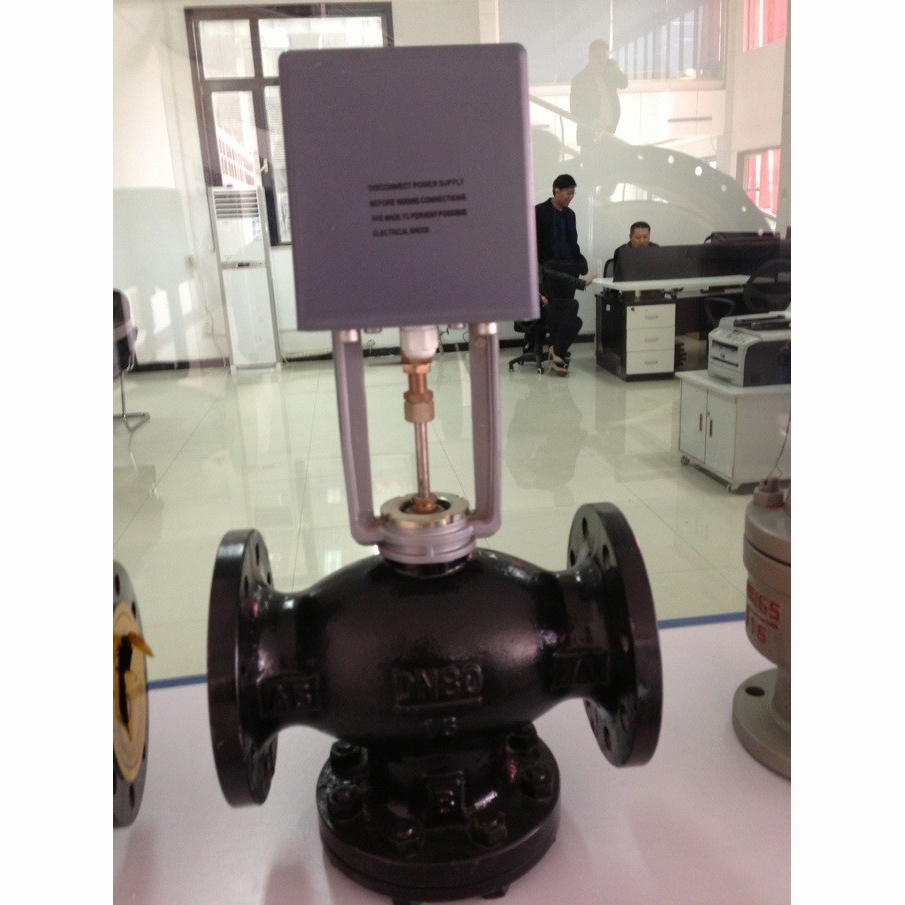

产品名称：	电动三通阀	产品型号：	VB7300、VB3300
公称通径：	DN25～DN200	结构形式：	活塞式
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰、内螺纹
适用温度：	-29ºC～+180ºC	驱动方式：	电动
阀体材质：	球墨铸铁、铸铁、铸钢、不锈钢、黄铜	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	浦首阀门

产品说明

VB7300、VB3300电动三通阀配以电子驱动控制装置后，能调节蒸汽或冷、热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。

性能特点

1、低交流电压的同步可逆转电机，具有磁滞离合保护功能；
2、采用小型行程开关限位；
3、阻燃ABS工程塑料外罩；
4、阀动位置指示器；
5、适合20mm以下的直行程调节阀；
6、无噪声，输出扭力大；
7、现场安装方便。

执行器参数

型号	VA-7000	VA-7100	VA-7102
动作/控制	可逆，递增控制		比例式控制正转或逆转
马达种类型	带磁离合器的双向同步马达
马达压	24VAC，50/60Hz，10VA	220V	24VAC，50/60Hz，10VA
力矩	2500牛顿
环境温度	运作：1℃至+55℃ 储存：-20℃至65℃
最大相对湿度	90%不结露
控制信号	24V/AC	220V/AC	DC O-10V或4-20mA
反馈信号	无		DC O-10V或4-20mA

VA-7000：浮点型，内置24V/AC双向可逆马达，接受开关型控制信号，提供递增式控制；
VA-7100：浮点型，内置220V/AC双向可逆马达，接受开关型控制信号，提供递增式控制；
VA-7102：智能型，能接受与反馈0-10V或4-20mA控制讯号，提供比例式控制。

零部件材料

型号	VB3200	VB3300	VB7200	VB7300
阀体	黄铜	黄铜	球墨铸铁、铸钢	球墨铸铁、铸钢
阀杆	304不锈钢	304不锈钢	304不锈钢	304不锈钢
阀芯	黄铜	黄铜	304不锈钢	304不锈钢
阀瓣	黄铜、不锈钢	黄铜、不锈钢	黄铜、不锈钢	黄铜、不锈钢
密封材料	特种橡胶	特种橡胶	聚四氟乙烯、丁腈橡胶	聚四氟乙烯、丁腈橡胶
执行器支架	压铸铝合金	压铸铝合金	压铸铝合金	压铸铝合金
驱动器头盖	阻燃ABS工程塑料IP40	阻燃ABS工程塑料IP40	阻燃ABS工程塑料IP40	阻燃ABS工程塑料IP40

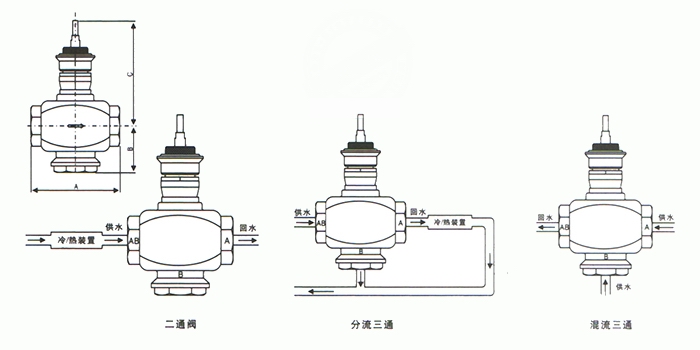

外形结构图



主要外形尺寸

型号	口径(mm)		形 式	A	B	C
VB3200-25	1"	DN25	二通	110	62	121
VB3200-32	1-1/4"	DN32		110	49	137
VB3200-40	1-1/2"	DN40		120	54	144
VB3200-50	2"	DN50		130	59	146
VB3200-65	2-1/2"	DN65		175	83	143
VB3300-25	1"	DN25	三通	110	81	121
VB3300-32	1-1/4"	DN32		110	84	137
VB3300-40	1-1/2"	DN40		120	85	144
VB3300-50	2"	DN50		135	96	146
VB3300-65	2-1/2"	DN65		175	102	143

外形结构图



主要外形尺寸

型号	口径(mm)	形 式	L mm	H mm	D mm	b mm	a mm	f mm	法兰 孔数	重量 Kg	行程 mm
VB-7200	65	二通	290	148	185	20	145	18	4	23	45
VB-7200	80		310	185	200	20	160	18	8	31	45
VB-7200	100		350	206	220	20	180	18	8	39	45
VB-7200	125		400	227	250	22	210	18	8	66.5	45
VB-7200	150		480	272	285	22	240	22	8	87	45
VB-7200	200		533	279	340	30	295	22	12	90	45
VB-7300	65	三通	290	158	185	20	145	18	4	25	45
VB-7300	80		310	195	200	20	160	18	8	26	45
VB-7300	100		350	216	220	20	180	18	8	32	45
VB-7300	125		400	237	250	22	210	18	8	58	45
VB-7300	150		480	282	285	22	240	22	8	76	45
VB-7300	200		533	289	340	30	295	22	12	97	45

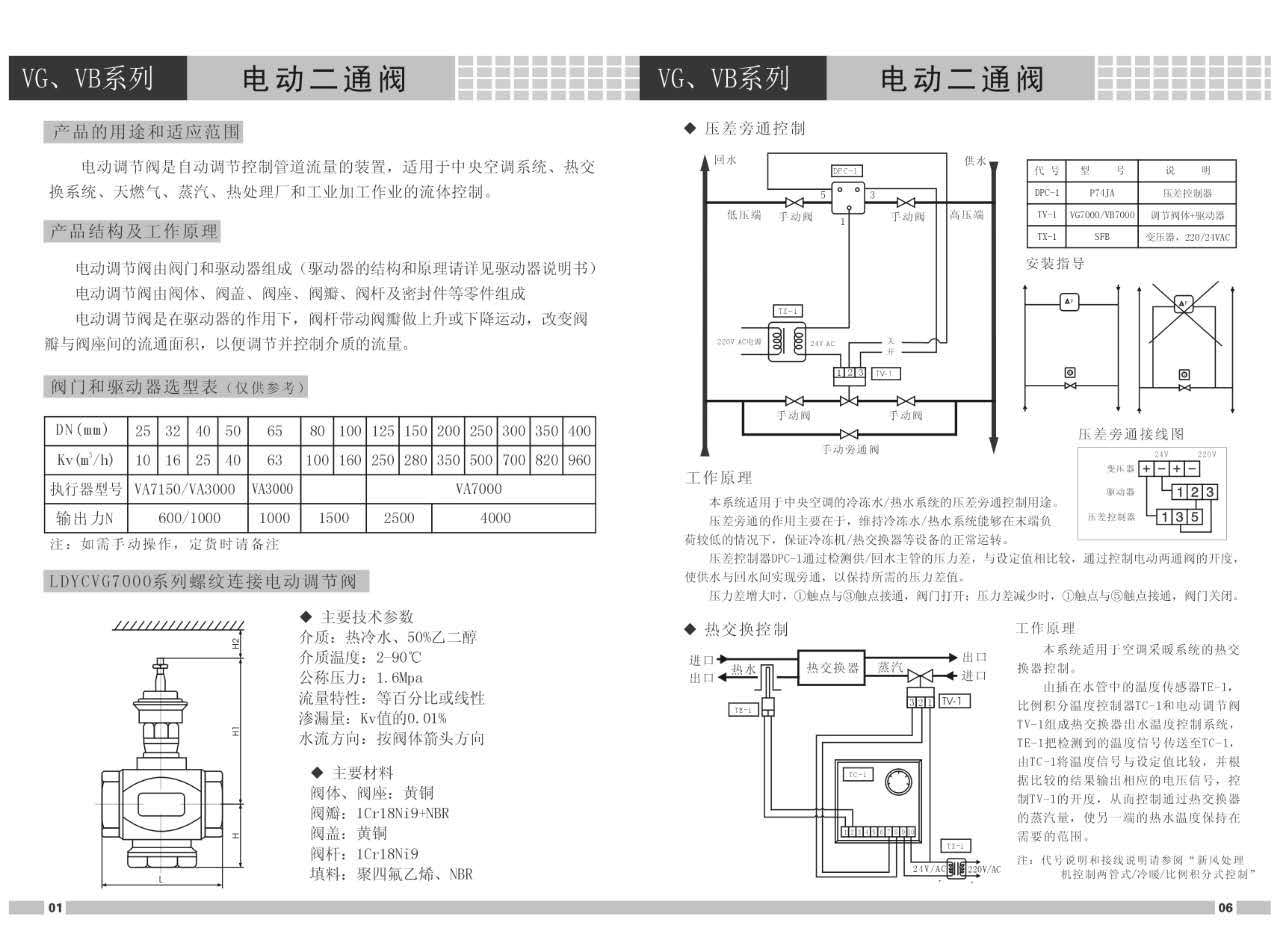

使用说明

夏季制冷：当温度传感器检测到的室温高于温度控制器设定的温度时，电动调节阀开启，流量增大，反之，当温度传感器检测到的室温低于温度控制器设定的温度时，阀门关闭，流量减小。
冬季制热：当温度传感器检测到室内温度低于温度控制器设定的温度时，电动调节阀开启，流量增大，反之，当温度传感器检测到的室内温度高于温度控制器设定的温度时，阀门关闭，流量减小。图中R触头组可与风机连锁，当风机启动时新风风门打开，温度控制器电源被接通，整个系统受控;当切断风机电源时，风机停转，新风风门关闭。

声明：【VB7300,VB3300电动三通阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的VB7300,VB3300电动三通阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
