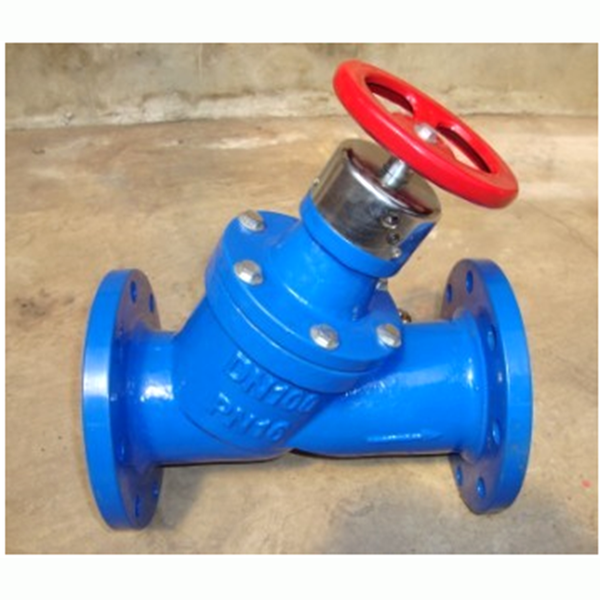

产品名称：	数字锁定静态平衡阀	产品型号：	SP45F
公称通径：	DN15～DN600	功能作用：	平衡流量
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰式、内螺纹
适用温度：	-20ºC～+100ºC	驱动方式：	手动
阀体材质：	灰铸铁、球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、液体等	生产厂家：	浦首阀门

产品说明

SP45F数字锁定静态平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。

结构特点

1、阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀；
2、克服了“大流量，小温差”的不合理现象；
3、既可安装在供水管上，也可以安装在回水管上；
4、安装了平衡阀的供（回）水管不必再设截止阀；
5、精确到1/10圈的开启圈数显示；
6、聚四氟乙烯密封，密封性能可靠，使用寿命长；
7、内部元件采用不锈钢、铜合金制造，抗锈蚀性能强；

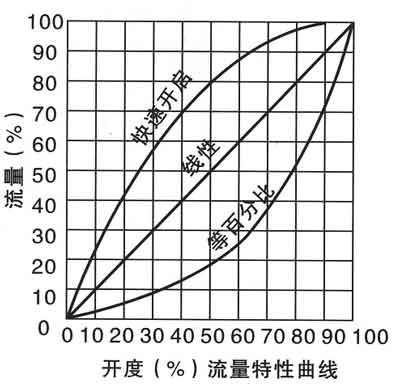

流量曲线图

1

零部件材料

零件名称	阀体、阀盖	阀杆	阀瓣	密封垫
材料	灰铸铁、球墨铸铁、铸钢、不锈钢	不锈钢	球墨铸铁	橡胶石棉板

技术参数

公称压力(MPa)	壳体试验压力(MPa)	适用温度	适用介质	特性曲线	安装使用范围
1.6	2.4	≤120℃	水、油等非腐蚀性液体	等百分比	管网系统主干、分支干、室内供水干管、分支立管及多台锅炉

外形结构图



主要外形尺寸

型   号	公称通径 (mm)	尺    寸(mm)
		L	H
SP15F-25	15	100	128
	20	115	128
	25	125	130
	32	140	150
	40	160	187
SP45F-16/25	32	180	230
	40	200	242
	50	230	250
	65	290	260
	80	310	329
	100	350	340
	125	400	424
	150	480	454
	200	550	517
	250	622	573
	300	698	617
	350	787	705

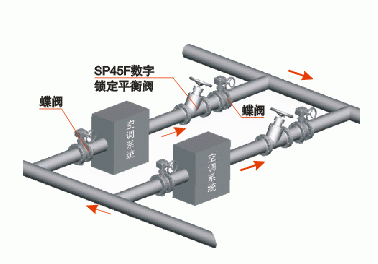

安装示意图

声明：【SP45F数字锁定静态平衡阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的SP45F数字锁定静态平衡阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
