产品名称：	手动平衡阀	产品型号：	KPF
公称通径：	DN15～DN600	功能作用：	平衡流量
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰式
适用温度：	-20ºC～+100ºC	驱动方式：	手动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、液体等	生产厂家：	浦首阀门

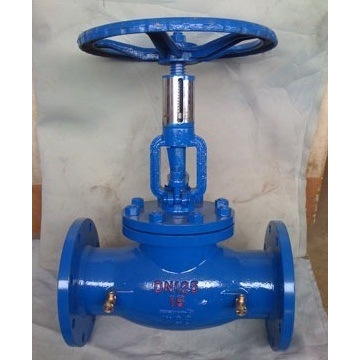

产品说明

KPF手动平衡阀具有良好的流量特性能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题，是一种具有特殊功能的阀门。由于该阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路中及用户入口装上适当规格的平衡阀，并用专门的智能仪表进行一次性调试后锁定，便可将系统的总水量控制在合理范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度为100℃。

制造标准

法兰标准：GB/T 17241.6GB/T 9113
试验标准：GB/T 13927API598

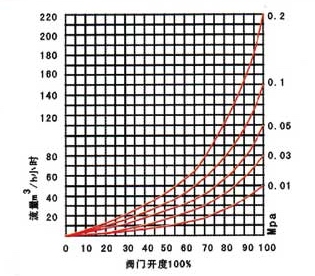

流量特性



零部件材料

零件名称	阀体、阀盖、 阀瓣、填料压套	阀杆 密封圈	阀杆螺母	垫圈	填料
材料	灰铸铁	不锈钢	铸铜	橡胶石棉板	膨胀石墨

技术参数

公称压力 (MPa)	试验压力(MPa)		工作压力(MPa)		适用温度	适用介质
	壳体	密封	P20	P12
1.6	2.4	1.76	1.5	1.6	≤100℃	水、油品等非 腐蚀性液体

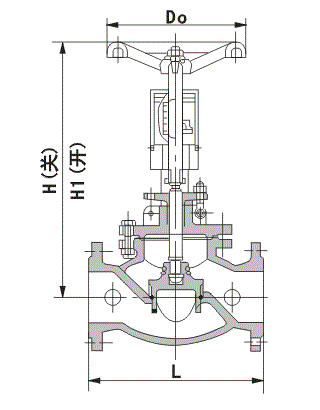

外形结构图



主要外形尺寸

公称通径 (mm)	尺寸(mm)
	L	H	H1	D0
15	130	150	160	80
20	150	160	170	80
25	160	182	197	80
32	180	192	207	90
40	200	250	270	100
50	230	264	284	120
65	290	380	410	200
80	310	413	448	200
100	350	446	506	240
125	400	540	595	240
150	480	623	688	360
200	495	687	762	400
250	622	782	867	500
300	698	914	1009	500
350	787	968	1073	680
400	914	1037	1152	680
500	978	1440	1440	-
600	1295	1790	1790	-

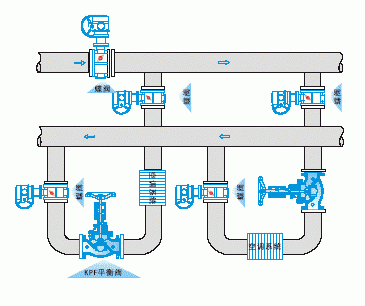

安装示意图



声明：【KPF手动平衡阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的KPF手动平衡阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
