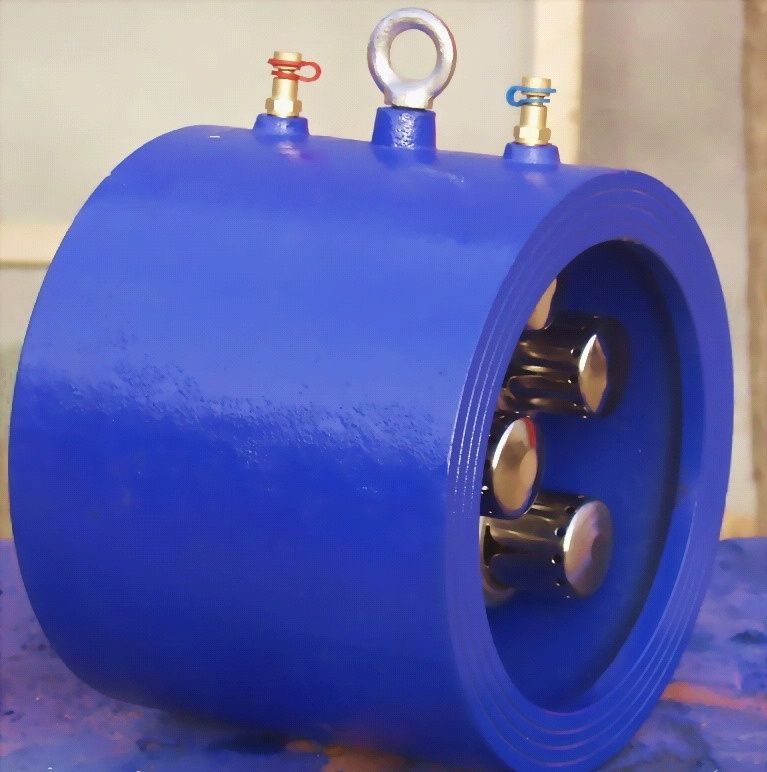

产品名称：	动态平衡阀	产品型号：	JF118、JF103
公称通径：	DN50～DN800	功能作用：	控制流量
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰式、对夹式
适用温度：	-0ºC～+80ºC	驱动方式：	自动变化阻力系数
阀体材质：	球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、液体等	生产厂家：	浦首阀门

产品说明

JF118、JF103动态平衡阀跟据系统工况变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值。动态平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡。动态平衡阀在应用中，随着系统管道压力的波动，平衡阀内阀自动的上下运动以改变开度，从而保持管道的流量始终不变。

结构特点

1、动态平衡阀在流量自动调节时无须任何外部能量。
2、在自动的调节设备或管道流量达到所要求的设计流量。
3、紧凑的设计节省了安装空间
4、简化了设计时管道系统的计算工作量
5、安装工作方便快捷
6、动态平衡阀系统运行前无须进行平衡调试
7、不锈钢阀胆确保了阀门的耐腐蚀能力强，工作寿命长。

工作原理

1、动态平衡阀可称为固定式动态平衡阀有法兰和对夹的两种，阀体内安装多个阀芯，其阀芯决定流量，因此出厂前通常就把流量设定好 ，即可使系统流量自动恒定在要求的设定值；选用动态平衡阀时，应首先进行水力计算，确定流量、压差范围。
2、动态平衡阀采用铸钢、球墨铸铁铸造而成，可分为左右阀体法兰用螺栓、螺母固定。法兰中部夹有固定板及O型圈(丁睛橡胶 (N220SH))，板上有多个同样大小的圆孔可固定阀胆。阀胆采用不锈钢 (304-2B)、铜质，表面镀锡镍合金；阀胆具自清洁、抗堵塞功能。
3、动态平衡阀可在工作压差范围内精确的控制管路流量，使整个系统能时刻保持平衡。无需对整个管道进行繁琐的阻力计算。无需人工调节，可省去大量人力,安装空间也不受限制，同时也避免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗，提高设备的耐用性和安全性。使整个水系统简洁、可靠，无须安装同程管道，节省初投资、安装及材料费用。

技术参数

1.固定阀胆式结构；
2.轴流型设计；
3.标准测量口,可接各种流量测试设备；
4.流量控制误差：±5%
5.公称通径：DN50-DN800
6.公称压力：PN10、PN16、PN25
7.工作温度：-10℃—120℃
8.阀胆材料：不锈钢(304-2B)
9.弹簧材料：不锈钢(1Cr18Ni9)

压差与流量范围

通经DN(mm)	压差范围(kpa)	流量范围(m3/h)	最大阀胆数量(个)
50	15-150	3.2-30	1
	22-210	4.0-36
	33-330	5.0-46
	90-900	8.0-75
65	15-150	3.2-30	1
	22-210	4.0-36
	33-330	5.0-46
	90-900	8.0-75
80	15-150	3.2-30	1
	22-210	4.0-36
	33-330	5.0-46
	90-900	8.0-75
100	15-150	3.2-60	2
	22-210	4.0-72
	33-330	5.0-92
	90-900	8.0-150
125	15-150	3.2-150	3
	22-210	4.0-180
	33-330	5.0-138
	90-900	8.0-225
150	15-150	3.2-150	5
	22-210	4.0-180
	33-330	5.0-230
	90-900	8.0-375
200	15-150	3.2-240	8
	22-210	4.0-288
	33-330	5.0-368
	90-900	8.0-600
250	15-150	3.2-390	130
	22-210	4.0-468
	33-330	5.0-598
	90-900	8.0-975
300	15-150	3.2-600	20
	22-210	4.0-720
	33-330	5.0-920
	90-900	8.0-1500
350	15-150	3.2-690	23
	22-210	4.0-828
	33-330	5.0-1058
	90-900	8.0-1725
400	15-150	3.2-900	30
	22-210	4.0-1080
	33-330	5.0-1380
	90-900	8.0-2250
450	15-150	3.2-1110	37
	22-210	4.0-1332
	33-330	5.0-1702
	90-900	8.0-2775
500	15-150	3.2-1410	47
	22-210	4.0-1692
	33-330	5.0-2162
	90-900	8.0-3525
600	15-150	3.2-1920	64
	22-210	4.0-2304
	33-330	5.0-2944
	90-900	8.0-4800
800	15-150	3.2-2850	95
	22-210	4.0-3420
	33-330	5.0-1370
	90-900	8.0-7125

外形结构图



主要外形尺寸

口径	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	重量(Kg)
DN50	99	125	165	38	239	218	16
DN65	118	145	185	38	239	218	19
DN80	132	160	200	38	239	218	22
DN100	156	190	235	38	365	270	38
DN125	184	220	270	38	365	295	46
DN150	211	250	300	38	410	354	66
DN200	274	310	360	38	435	416	96
DN250	330	370	425	38	456	488	128
DN300	389	430	485	38	466	565	187
DN350	448	490	555	38	479	700	249
DN400	503	550	620	38	504	790	356
DN450	548	640	670	38	517	800	418
DN500	609	660	730	38	520	880	518
DN600	720	770	845	38	554	1050	718
DN800	928	990	1085	38	557	1260	865

外形结构图



主要外形尺寸

口径/A	B	C	D	重量/KG
65	188	18	152	7.62
80	263	200	223	11.58
100	267	220	223	12.38
125	271	250	223	16.5
150	271	280	223	24.11
200	287	360	223	41.62
250	29	42	223	58.09
300	311	51	223	93.27
350	319	55	223	108.17

压差与流量范围

口径	最少阀芯数	最多阀芯数	P范围	流量(m3/h)	最小压差
65	1	1	14-220	2-18	14
65	1	1	35-410	3-27	35
80	1	1	14-220	16-31	14
80	1	1	35-410	19-38	35
100	1	1	14-220	16-31	14
100	1	1	35-410	19-38	35
125	1	2	14-220	16-61	14
125	1	2	35-410	19-77	35
150	1	4	14-220	16-122	14
150	1	4	35-410	19-154	35
200	2	7	14-220	32-215	14
200	2	7	35-410	38-270	35
250	4	11	14-220	64-338	14
250	4	11	35-410	77-425	35
300	6	15	14-220	95-460	14
300	6	15	35-410	115-580	35
350	10	19	14-220	160-580	14
350	10	19	35-410	190-730	35

声明：【JF118,JF103动态平衡阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的JF118,JF103动态平衡阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
