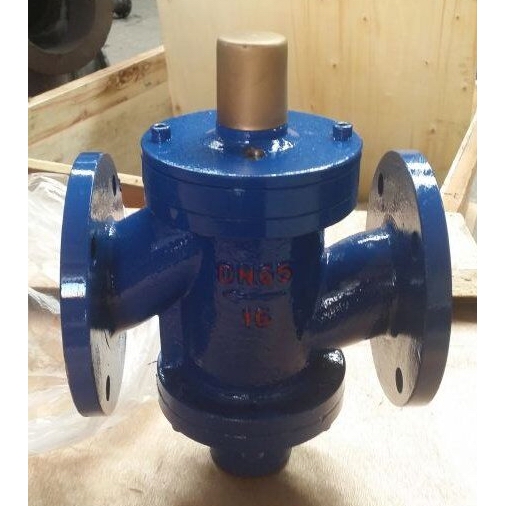

产品名称：	自力式平衡阀	产品型号：	ZLF
公称通径：	DN15～DN350	功能作用：	平衡流量
公称压力：	1.6MPa	连接方式：	法兰式、内螺纹
适用温度：	-0ºC～+80ºC	驱动方式：	自力式
阀体材质：	球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、液体等	生产厂家：	浦首阀门

产品说明

ZLF自力式平衡阀是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统流量不变的阀门，ZLF自立式平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。ZLF自力式平衡阀流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。

产品特点

1、可按设计要求或实际要求设定流量，自动消除系统的压差波动，保持流量不变。
2、克服系统冷热不均现象，提高供冷水（热水）的质量。
3、彻底解决近端压差大，远差压差的矛盾。
4、减少系统循环水量，减低系统阻力。
5、减少设计工作量，不需对管道进行繁琐的水力平衡计算，管网设计简单，维修方便，节约造价。
6、采用先进的技术膜片，理论误差为零，且可承受0.8的压差，整圈流量显示均为测试值。

零部件材料

零件名称	材料
阀体、阀盖	灰铸铁、球铁、铸钢、不锈钢
阀杆	不锈钢
阀瓣	铸铜
膜片	丁腈橡胶

性能规范

型号	ZLF-16
公称压力	1.6 MPa
壳体试验压力	2.4MPa
使用介质	水、油等非腐蚀性液体
介质温度	0-80℃

外形结构图

主要外形尺寸

产品型号	公称通径 (mm)	L	H1	H2	流量控制范围 m3/h
ZLF-16	15	110	122	70	0.1～1
ZLF-16	20	110	122	70	0.1～1.5
ZLF-16	25	115	137	74	0.2～2
ZLF-16	32	160	182	91	0.5～4
ZLF-16	40	200	191	147	1～6
ZLF-16	50	215	197	147	2～10
ZLF-16	65	230	205	154	3～15
ZLF-16	80	275	259	181	5～25
ZLF-16	100	290	268	211	10～35
ZLF-16	125	315	334	227	15～50
ZLF-16	150	350	357	260	30～80
ZLF-16	200	430	407	303	40～180
ZLF-16	250	520	452	367	100～300
ZLF-16	300	635	486	430	150～500
ZLF-16	350	670	555	495	200～700

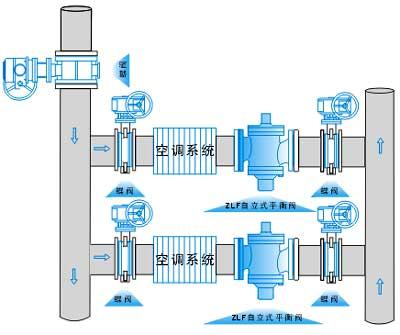

安装示意图

声明：【ZLF自力式平衡阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的ZLF自力式平衡阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
