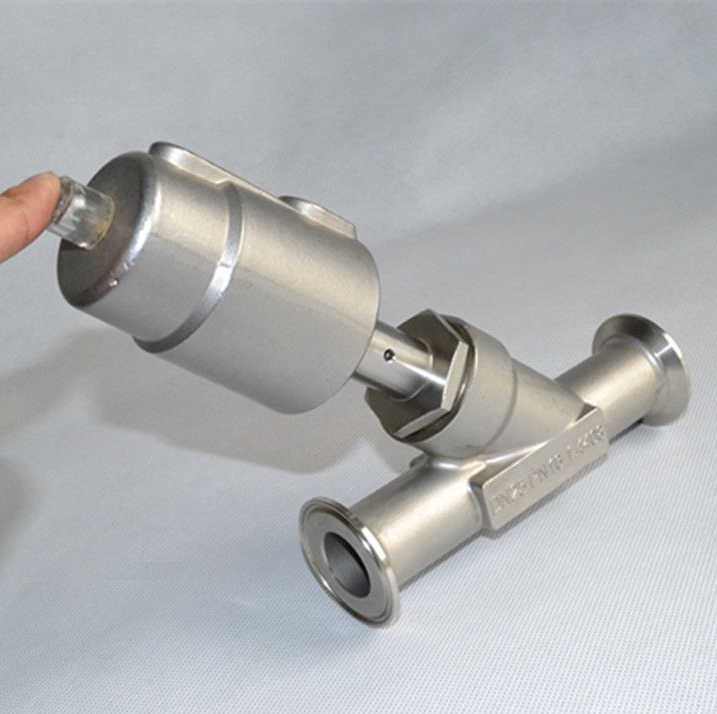

产品名称：	全不锈钢气动卡箍角座阀	产品型号：	JF2000
公称通径：	DN15～DN100	结构形式：	活塞式
公称压力：	1.6MPa～2.5MPa	连接方式：	法兰、内螺纹、焊接、快装卡箍
适用温度：	-29ºC～+350ºC	驱动方式：	气动（气开、气闭）
阀体材质：	不锈钢304、304L、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、空气、液体、气体等	生产厂家：	浦首阀门

产品说明

JF2000全不锈钢气动卡箍角座阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代全不锈钢气动卡箍角座阀。主要用于自动化工业控制流体水、油、空气、蒸气、液体、气体等。使用安全、免维护、寿命长的优点。广泛应用于食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。

产品特点

1、以水油气为介质，比同类竞争性产品长3百万次工作寿命；
2、阀杆内自动调节双层填料密封盖，气密性绝佳；
3、加长防水锤型导向和防尘密封圈设计；
4、配有先导式气压，零泄密寿命超过5百万次；
5、配有长寿活塞环的免修执行器；
6、开启式无震荡，比普通阀门减少40%的用气量
7、无水击作用，比截止阀高50%流速

参数选型

型号	气缸	气缸材质	密封	温度	连接方式
JF2000-DRF	单作用	不锈钢头	PTFE/FKM	-29℃~+180℃	法兰
JF2000-DRW	单作用	不锈钢头	PTFE/FKM	-29℃~+180℃	内螺纹
JF2000-DRH	单作用	不锈钢头	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-DRK	单作用	不锈钢头	PTFE/FKM	-29℃~+180℃	快装卡箍式
JF2000-DSF	单作用	塑料头	PTFE/FKM	-29℃~+180℃	法兰
JF2000-DSW	单作用	塑料头	PTFE/FKM	-29℃~+180℃	内螺纹
JF2000-DSH	单作用	塑料头	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-DSK	单作用	塑料头	PTFE/FKM	-29℃~+180℃	快装卡箍式
型号	气缸	气缸材质	密封	温度	连接方式
JF2000-SRF	双作用	不锈钢头	PTFE/FKM	-29℃~+180℃	法兰
JF2000-SRW	双作用	不锈钢头	PTFE/FKM	-29℃~+180℃	内螺纹
JF2000-SRH	双作用	不锈钢头	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-SRK	双作用	不锈钢头	PTFE/FKM	-29℃~+180℃	快装卡箍式
JF2000-SSF	双作用	塑料头	PTFE/FKM	-29℃~+180℃	法兰
JF2000-SSW	双作用	塑料头	PTFE/FKM	-29℃~+180℃	内螺纹
JF2000-SSH	双作用	塑料头	PTFE/FKM	-29℃~+180℃	焊接式
JF2000-SSK	双作用	塑料头	PTFE/FKM	-29℃~+180℃	快装卡箍式
阀体材质可选：不锈钢304、不锈钢304L、不锈钢316、不锈钢316L 产品认证：ISO9001：2008，CE 认证。可定制≥350℃高温型。

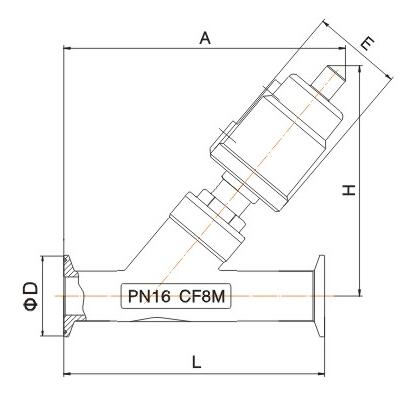

外形结构图

主要外形尺寸

型号Size	执行器mm	L	D	A	H	E
DN15	φ50	120	50.5	150	135	62
DN20	φ50	140	50.5	163	142	62
DN25	φ63	160	50.5	190	172	76
DN32	φ63	75	50.5	203	175	76
DN40	φ63	190	64.0	210	180	76
DN50	φ80	210	77.5	245	205	96
DN65	φ100	225	91.0	317	275	114
DN80	φ100	255	106.0	342	290	114

声明：【JF2000全不锈钢气动卡箍角座阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的JF2000全不锈钢气动卡箍角座阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
