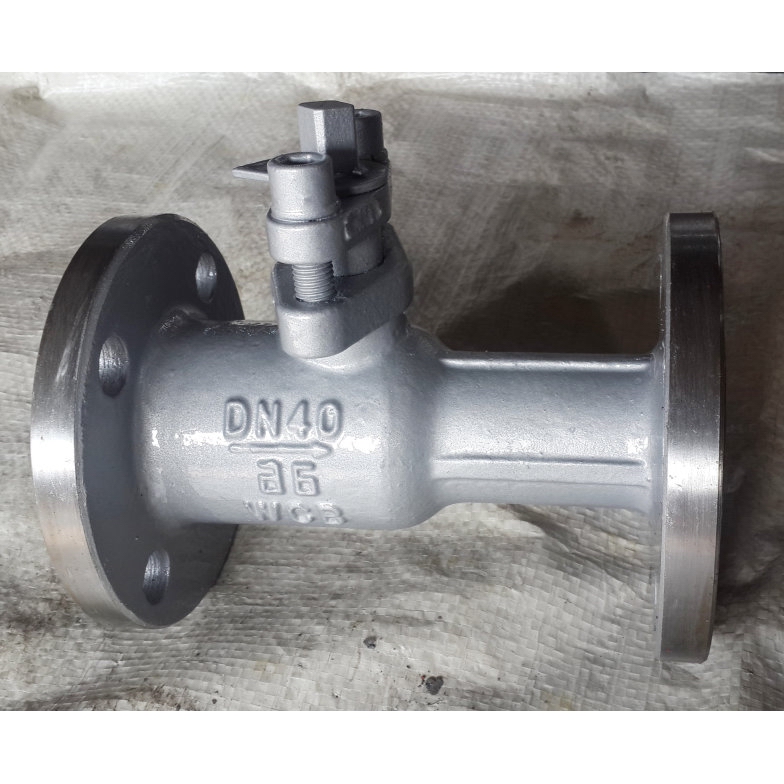

产品名称：	一体式排污球阀	产品型号：	PQ41F、PQ41M
公称通径：	DN15～DN100	结构形式：	球形
公称压力：	1.6MPa～4.0MPa	连接方式：	法兰
适用温度：	-29ºC～+350ºC	驱动方式：	手动、电动、气动
阀体材质：	WCB铸钢、不锈钢304	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水、蒸汽、导热油、液体	生产厂家：	浦首阀门

产品说明

PQ41F、PQ41M一体式排污球阀是采用新型密封材料为阀座，采用新型密封材料为阀座，使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“剑阀”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。

结构特点

1、优质的密封圈材料具有耐高温、耐腐蚀之性能。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、一体式结构体积小、安装方便的特点，又具有国标法兰全通径不易泄漏的优点。

性能参数

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
PQ41M/F-16P	1.6	2.4	1.8	-28～+300 (M/F)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
PQ41M/F-25P	2.5	3.8	2.8	-28～+350 (PPN)

零部件材料

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

外形结构图



主要外形尺寸

型号	规格	尺寸
		L	D	D 1	D 2	z-φd	H	b
PQ41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

结构特点及作用原理

　　该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

声明：【PQ41F,PQ41M一体式排污球阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的PQ41F,PQ41M一体式排污球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
