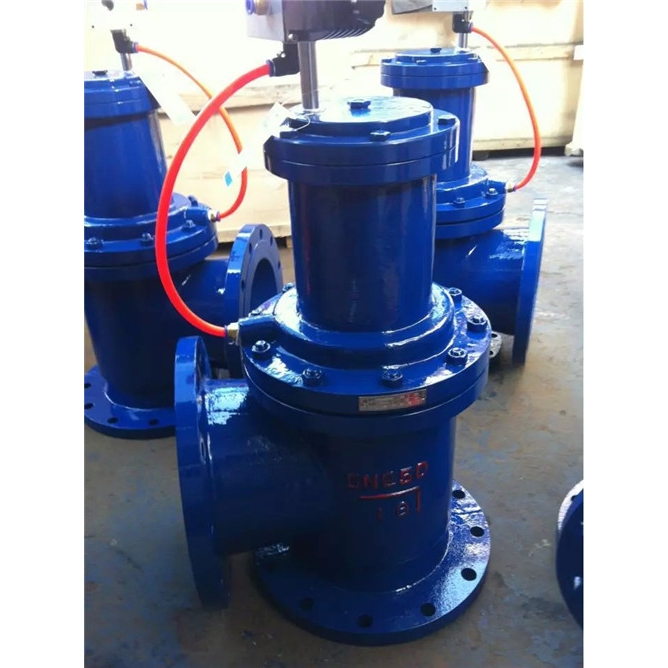

产品名称：	气动角式快开排泥阀	产品型号：	J644X
公称通径：	DN80～DN400	功能作用：	排泥
公称压力：	1.0MPa～1.6MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	驱动方式：	气动、液动
阀体材质：	铸铁、铸钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水	生产厂家：	浦首阀门

产品说明

J644X气动角式快开排泥阀主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。

结构特点

1、其密封性能好，经久耐用，其寿命达7年以上；
2、开启速度快，一般在15秒钟内阀板已全开；
3、阀板与阀体为软密封，关闭后密封性能好，无泄漏；
4、配以电磁换回阀，则能实现远控、自控等；
5、驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

技术参数

公称压力：0.6MPa-1.6MPa
公称通径：50～400mm
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

零部件材料

零件名称	阀体、阀盖	板阀	阀杆	液压缸	密封圈
材 料	铸铁、球铁、碳钢	铸铁/碳钢	不锈钢	碳钢、不锈钢	丁腈橡胶

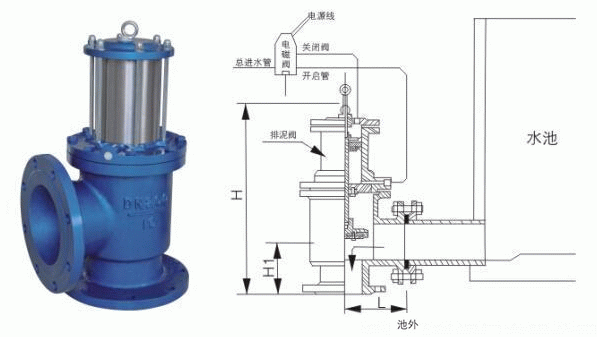

外形结构图



主要外形尺寸

公称通径	连接尺寸						进液接管(G)
	D	D1	L	H1	H	z-d
80	195	160	135	115	460	4-18	1/2"
100	215	180	145	125	500	8-18	1/2"
150	280	240	185	155	630	8-23	1/2"
200	335	295	225	185	750	8-23	1/2"
250	390	350	250	245	835	12-23	1/2"
300	440	400	280	240	970	12-23	1/2"
350	500	460	340	275	1110	16-23	1/2"
400	565	515	345	310	1220	16-25	1/2"

声明：【J644X气动角式快开排泥阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的J644X气动角式快开排泥阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
