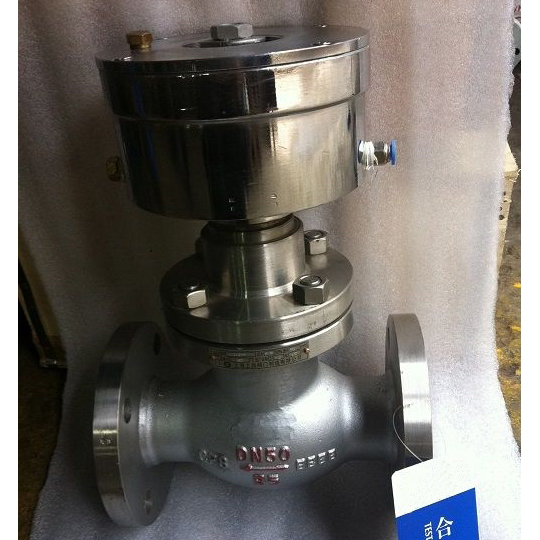

产品名称：	液氨紧急切断阀	产品型号：	QDQ421F
公称通径：	DN25～DN200	结构形式：	活塞式
工作压力：	2.5MPa～4.0MPa	连接方式：	法兰
适用温度：	-40ºC～+80ºC	驱动方式：	气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	煤气、燃气、液氨、氧气、气体、液体等	生产厂家：	浦首阀门

产品说明

QDQ421F液氨紧急切断阀在无外压力操作情况下，阀瓣处于常闭状态，在贮罐系统上使用时，紧急切断阀与油泵或贮气瓶配套使用，靠手摇油或氨气的压力将阀门打开，在油路或者气的压力使用下阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压或者氨气压力泄掉，阀门即自动关闭。阀瓣关闭时，压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好下反。阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

结构特点

QDQ421F液氨紧急切断阀分为常开式和为常闭式，安装在液氨，燃气储罐/管道出口处紧急时能够快速切断的阀门，利用电磁阀来控制阀门的开启-关闭。广泛用于燃气，氨气或弱腐蚀性气体贮罐的安全保护阀门。液氨紧急切断阀由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，电磁阀线圈可接收泄露仪器的信号，控制工艺管道内流体的切断、接通或切换。切断阀内结构装有低熔点（易熔合金）的塞子，在出现事故时因温度升增高易熔化泄压来迅速关闭贮罐的出入口来保证贮罐系统的安全。气缸开启压力为≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。常开型液氨紧急切断阀；具有极佳的技术性能，低负荷损失和高可靠性，与远距离气源配套使用，利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭切断阀。

工作原理

QDQ421F液氨紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
1、燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭。
2、手动控制电磁阀(按下红色卡子)排气,阀门自动关闭。

性能规范

压力等级	2.5/4.0Mpa	气缸工作压力	≤2.0Mpa
使用温度	-40~+80℃	气缸使用介质	氮气、无水空气
使用介质	天然气，液化气，液氨	熔闭时间	±70℃
关闭时间	≤5秒	气缸开启压力	≥0.5-0.7Mpa

零件名称

零件名称	材料
阀体阀盖	碳素钢、不锈钢
气缸，活塞	球墨铸铁
密封圈，O型圈	聚四氟乙烯，丁晴橡胶
弹簧	50CrVA（弹簧钢）

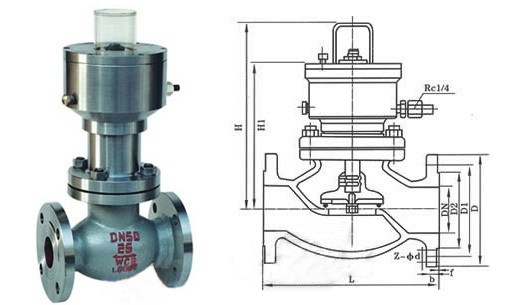

外形结构图



主要外形尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25

声明：【QDQ421F液氨紧急切断阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的QDQ421F液氨紧急切断阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
