产品名称：	水上式底阀	产品型号：	SSDF
公称通径：	DN50～DN600	结构作用：	防止倒流
工作压力：	1.0MPa～1.6MPa	连接方式：	法兰
适用温度：	-29ºC～+80ºC	驱动方式：	自动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽等	生产厂家：	浦首阀门

产品说明

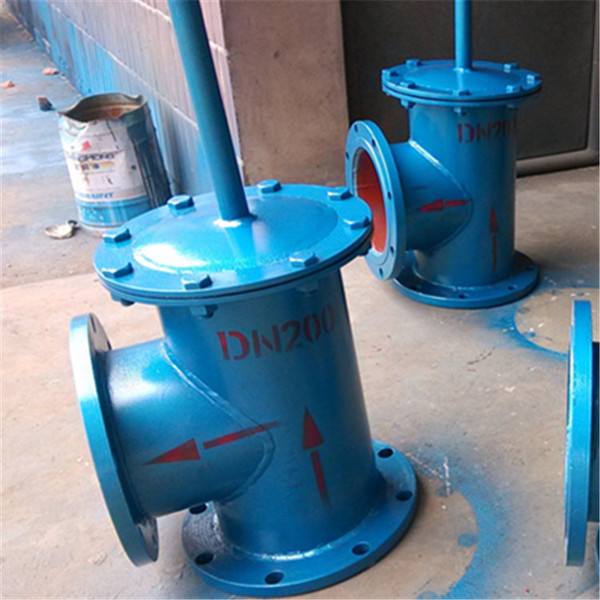

SSDF水上式底阀是底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。主要适于石油、化工、纺织、 印染、冶金、矿山、排灌、市政、建筑等行业的水泵配套使用。可在泵前用，代替底阀。可在泵后用，代替止回阀。

结构原理

SSDF水上式底阀由、阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。

零部件名称

序号	1	2	3	4	5	6	7	8	9	10	11	12
名称	阀体	阀瓣	阀杆	阀盖	阀杆套	密封圈	螺栓螺母		螺母	密封圈	压板	螺母

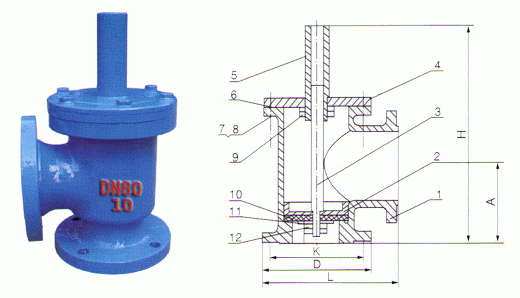

外形结构图



主要外形尺寸

公称通径 DN（mm）	D		D1		A	B
	0.6MPa	1.0MPa	1.0MPa	1.6MPa
50	140	160	110	125	100	100
65	160	180	130	145	110	110
80	185	195	150	160	120	120
100	205	215	170	180	130	130
150	260	280	225	240	150	150
200	315	335	280	295	190	190
250	370	390	335	350	240	240
300	435	440	395	400	290	290
350	485	500	445	460	340	340
400	535	565	495	515	390	390
450	590	615	550	565	440	440
500	640	670	600	620	490	490
600	755	780	705	725	590	590

使用说明

1、安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。
2、启动：首次启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。
3、检修：一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按首次启泵方法启动。

声明：【SSDF水上式底阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的SSDF水上式底阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
