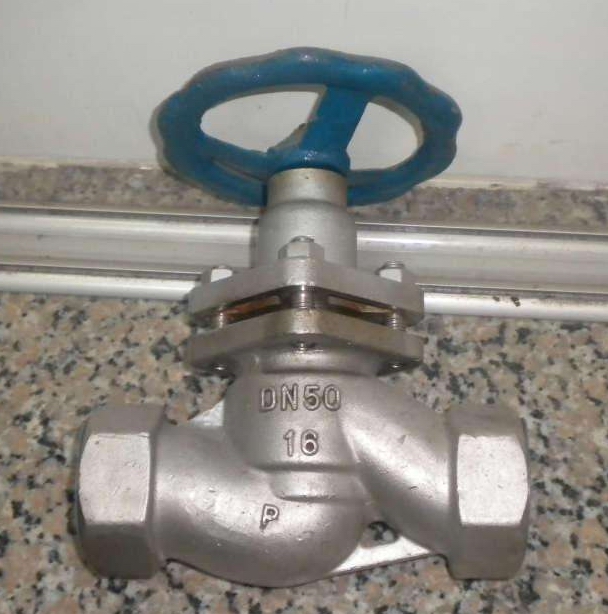

产品名称：	内螺纹柱塞阀	产品型号：	U11SM
公称通径：	DN15～DN50	结构形式：	柱塞式
工作压力：	1.6MPa～4.0MPa	连接方式：	内螺纹
适用温度：	-29ºC～+425ºC	驱动方式：	手动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽等	生产厂家：	浦首阀门

产品说明

U11SM内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。内螺纹柱塞阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了内螺纹柱塞阀的使用寿命。

性能规范

阀体材料	适用温度	适用介质	压力范围
铸钢	≤425℃	水、蒸汽、油品	PN1.6-6.4MPa
铸铁	≤180℃	水、蒸汽、油品	PN1.6
不锈钢	≤550℃	硝酸、醋酸	通径范围
含钼不锈钢	≤550℃	氮、氢、尿素等	DNl5-50mm

试验压力

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封实验	水	1.1 PN
低压气密封实验	气	0 5-0.7MPa

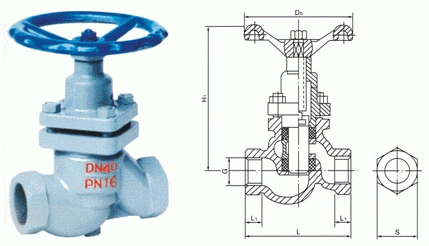

外形结构图



主要外形尺寸

公称通径 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸
	阀体长度 L	接头长度 L1	接头长度 S	手轮直径 Do	管螺纹 G  (寸)	关闭高度 H≈	开启高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2



声明：【U11SM内螺纹柱塞阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的U11SM内螺纹柱塞阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
