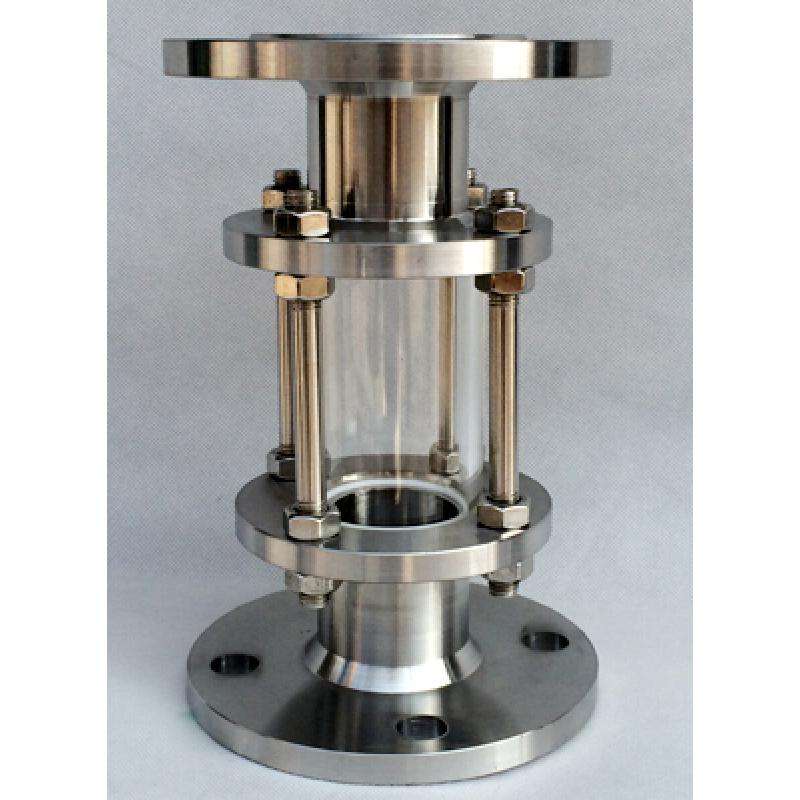

产品名称：	卫生级管道视镜	产品型号：	HGS07
公称通径：	DN15～DN150	结构形式：	直通
工作压力：	0.6MPa～1.0MPa～1.6MPa	连接方式：	法兰、焊接、卡箍、螺纹
适用温度：	-0ºC～+180ºC	功能作用：	观察管道中的流体
阀体材质：	不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体、气体等	生产厂家：	浦首阀门

产品说明

HGS07卫生级管道视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，卫生级管道视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

结构特点

HGS07卫生级管道视镜具有超高的耐腐蚀性，并且加工容易，外表美观，同时卫生级管道视镜采用钢化硼硅玻璃，聚乙烯四氟垫片，使卫生级管道视镜适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，卫生级管道视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种卫生级管道视镜。

技术参数

壳体材质	钢化硼硅玻璃、石英玻璃
法兰、紧固件	不锈钢304	不锈钢316
工作温度（℃）	0℃~180℃	0℃~180℃
公称压力（MPa）	＜0.6	0.6 MPa ~1.6MPa
密封件材质	丁腈橡胶、聚四氟乙烯
连接形式	螺纹连接、法兰连接、快装、焊接
允许急变温度（℃）	＜60

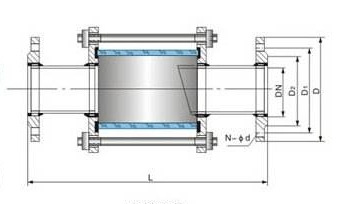

外形结构图



主要外形尺寸

G	DN	L	D	D1	D2	N-φd
1/2	DN15	250	95	65	46	4-φ14
3/4	DN20	250	105	75	55	4-φ14
1	DN25	250	115	85	65	4-φ14
1 1/4	DN32	250	135	100	78	4-φ18
1 1/2	DN40	250	145	110	85	4-φ18
2	DN50	250	160	125	100	4-φ18
2 1/2	DN65	250	180	145	120	4-φ18
3	DN80	250	195	160	135	4-φ18
4	DN100	250	215	180	155	8-φ18
5	DN125	250	245	210	185	8-φ18
6	DN150	250	280	240	210	8-φ23

声明：【HGS07卫生级管道视镜】规格型号、结构尺寸由浦首阀门提供，如何选择适用的HGS07卫生级管道视镜产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
