产品名称：	水力电动控制阀	产品型号：	600X
公称通径：	DN20～DN400	结构形式：	膜片压板
工作压力：	1.0MPa～1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	功能作用：	电动控制开关
阀体材质：	铸铁、铸钢、不锈钢、黄铜	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水	生产厂家：	浦首阀门

产品说明

600X水力电动控制阀是一种以电磁阀为导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启或关闭管路系统，实现远程操作。并可取代闸阀和蝶阀用于大型的电动操作系统。阀门关闭速度可调，平稳而不会产生压力波动。该阀门体积小，重量轻，维修简单，使用方便，安全可靠。电磁阀可选交流电220V，或自流电24V，可根据各种场合选用常开或常闭型均可。

工作原理

600X水力电动控制阀当阀门从进口端给水时，水流经过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀打开，球阀流出。球阀开度大于针阀开度，主阀控制室压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室水不能流出，控制室生压，推动膜片关闭主阀。

技术参数

公称压力Mpa	壳体实验压力Mpa	密封实验压力Mpa	适用介质	适用温度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名称	材质
阀体，阀盖	铸铁，铸钢，球墨铸铁
阀座	青铜，不锈钢
阀瓣	碳钢，不锈钢，丁晴橡胶
阀杆	青铜，不锈钢
膜片压板	铸钢，不休钢
弹簧	不锈钢

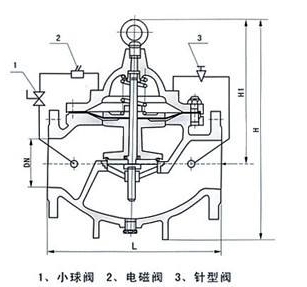

外形结构图



主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	150	160	180	200	210	245	265	290	330	355	505	555	610	650
H	269	269	269	300	300	288	310	340	380	410	440	460	480	516
H1	342	342	342	395	395	385	420	500	540	575	665	720	750	830

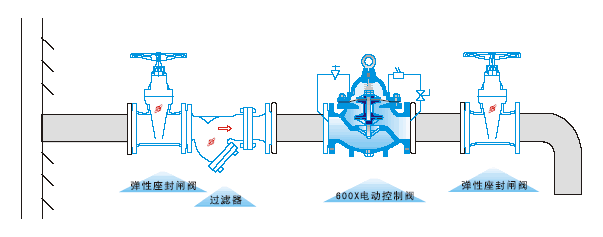

安装示意图




声明：【600X水力电动控制阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的600X水力电动控制阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
