产品名称：	压差旁通平衡阀	产品型号：	800X
公称通径：	DN20～DN800	结构形式：	膜片压板式
工作压力：	1.0MPa～1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	功能作用：	平衡压差
阀体材质：	铸铁、铸钢、不锈钢、黄铜	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水	生产厂家：	浦首阀门

产品说明

800X压差旁通平衡阀是一种用于空调系统供、回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。

工作原理

800X压差旁通平衡阀主要由针阀，压差控制导阀，球阀，微型过滤器和压力表组成水力控制阀接管系统，通过专门设计导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀出口压差在设定值上。

结构特点

800X压差旁通平衡阀一般对阀门而言，当阀芯开度一定程度时，阀门通过流量的大型而变化，是用一个自动调节阀瓣和手动调节组成，利用介质自身流量和压差变化，自我控制而保持流经被该系统控制流量不变的阀门。

技术参数

公称压力Mpa	壳体实验压力Mpa	密封实验压力Mpa	适用介质	适用温度
1.0	1.5	1.1	水	0~80℃
1.6	2.4	1.76
2.5	3.75	2.75

主要零件

零件名称	材质
阀体，阀盖	铸铁，铸钢，球墨铸铁
阀座	青铜，不锈钢
阀瓣	碳钢，不锈钢，丁晴橡胶
阀杆	青铜，不锈钢
膜片压板	铸钢，不休钢
弹簧	不锈钢

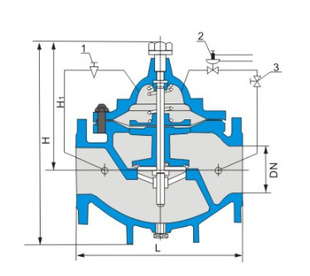

外形结构图



主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	210	245	265	290	330	355	505	555	610	650	758
H1	160	180	200	270	310	320	370	430	480	525	580
H2	610	625	642	750	808	864	1135	1185	1325	1385	1445

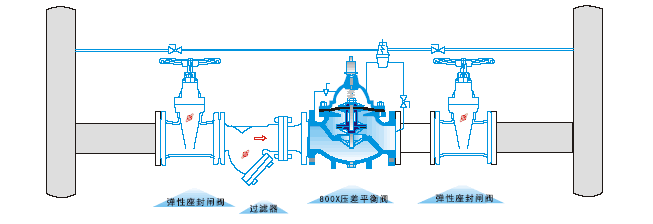

安装示意图

声明：【800X压差旁通平衡阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的800X压差旁通平衡阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
