产品名称：	液压水位控制阀	产品型号：	H142X
公称通径：	DN40～DN350	结构形式：	液压浮球式
工作压力：	1.0MPa～1.6MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	功能作用：	控制水位
阀体材质：	铸铁、铸钢、不锈钢、黄铜	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水	生产厂家：	浦首阀门

产品说明

H142X液压水位控制阀是一种自动控制水箱、水塔液面水位高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。

作用原理

H142X液压水位控制阀适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。

结构特点

1、运用液压原理控制，结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、重量轻，体积小。
4、安装维修方便。

外形结构图



主要外形尺寸

公称通径（mm）	尺   寸（mm）
	L	H
40	107	235
50	115	243
65	125	258
80	135	280
100	146	307
125	165	358
150	180	400
200	215	490
250	255	576
300	285	663
350	325	750

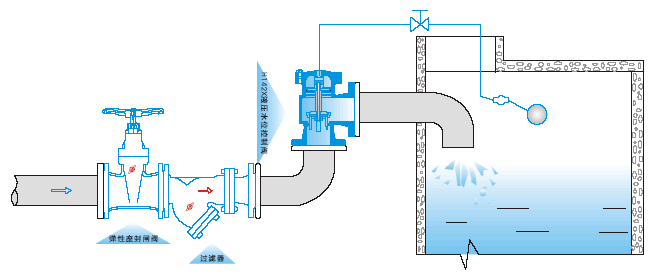

安装示意图

声明：【H142X液压水位控制阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的H142X液压水位控制阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
