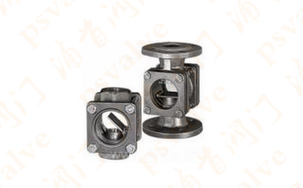

摆板视镜,摆板水流指示器由玻璃视镜、观察进出水管道,观察管道分别与进水管道和出水管道连通,在观察管道中有一块能随着介质自由摆动的摆板,摆板与管道垂直自然下垂.在管道中没有介质流动的情况下,舌片处于关闭状态,当管道中有介质流动后,舌片就会随着介质流动的强度,相应的移动一定的角度,观察舌片的位置就可以比较直观的看到管道内的情况

需要注意的是,摆板水流指示器的必需水平安装,让摆板向下垂直于管道.摆板水流指示器的结构近似于止回阀,所以在安装的时候还要注意介质的流动方向.如果装反了,摆板水流指示器就成为一个止回阀,阻断管道的流通了.

【法兰标准】一般采用JB/T81-94，如需其它法兰标准请用户注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
摆板视镜,摆板水流指示器技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质：钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质：NBR、PTFE。
工作压力0.6MPa-1.0MPa
框式视镜,方形视镜工作温度：
钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃

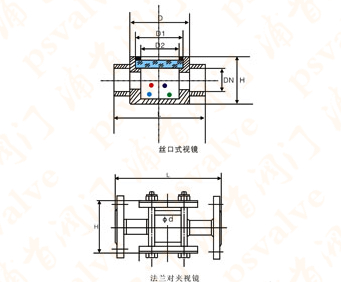

螺纹摆板视镜主要尺寸参数:

法兰式摆板视镜主要尺寸参数
