直通视镜,不锈钢视镜结构:
该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。本类阀门在管道中一般应当水平安装。

直通视镜,不锈钢视镜主要技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质：钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质：NBR、PTFE。
工作压力0.6MPa-1.6MPa
直通视镜工作温度：
钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃

主要材料表

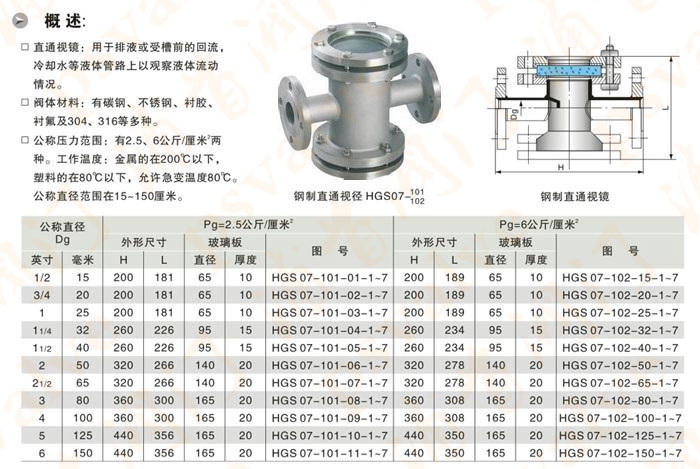

直通视镜,不锈钢视镜尺寸结构图：
