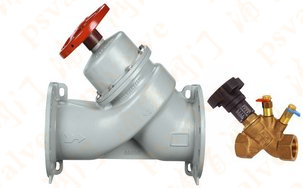

产品名称:静态平衡阀
产品口径:DN15-350
产品压力:1.6MPa-2.5MPa
产品材质:铸铁,铸钢,铜,不锈钢
静态平衡阀,静态流量平衡阀是通过改变阀芯与阀座的间隙静态平衡阀(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,静态平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。 静态平衡阀,静态流量平衡阀性能 1、优秀的调节性能; 2、优秀的截止功能; 结构特点 1、阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀; 零部件材料
技术参数
产品特点 1、准确地调节压降和流量。 性能规范

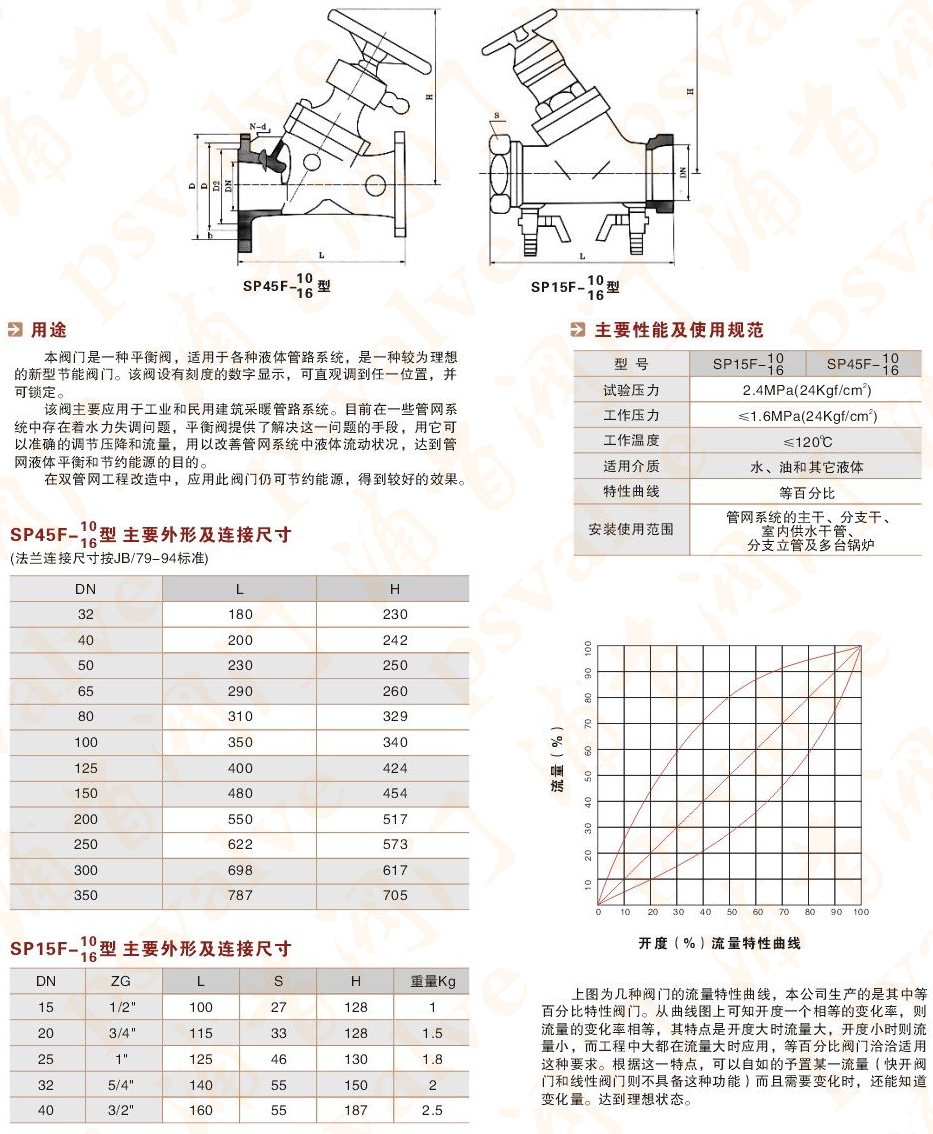

流量计算 计算公式:Q=Kv×√(ΔP) (Q:流量,单位m3/h ;Kv:阀门参数 ;ΔP:阀门前后压差,单位Bar)静态平衡阀选型时,若无法准确知道所安装处应补偿的阻力值时,为不增加系统阻力,则阀门全开情况下其前后压差不大于5KPa。 静态平衡阀,静态流量平衡阀尺寸结构图:
|
