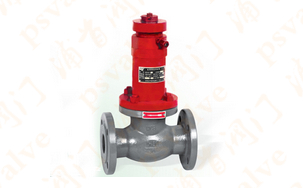

产品名称：液动紧急切断阀

产品型号：QDY421F
产品口径：DN25-250
产品压力：2.5MPa-4.0MPa
产品材质：碳钢,不锈钢等

液动紧急切断阀,QDY421F-25/40液动紧急切断阀特点：1、适用于燃气管道上，起安全保护作用．当管道发生泄漏时，用手摇油泵卸压，实现远距离控制阀门关闭。发生火灾时，高温使易熔塞熔化，阀_]自动关...

产品名称：	液动紧急切断阀	产品型号：	QDY421F
驱动方式：	液动	连接形式：	法兰
结构形式：	单向型	密封结构：	PTFE
压力范围：	2.5MPa-4.0MPa	公称通径：	DN25-250
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

液动紧急切断阀,QDY421F-25/40液动紧急切断阀特点：
1、适用于燃气管道上，起安全保护作用．当管道发生泄漏时，用手摇油泵卸压，实现远距离控制阀门关闭。发生火灾时，高温使易熔塞熔化，阀_]自动关闭。
2、采用止回阀原理，只能单向切断，安装时介质流向必须与阀体标识致。
3、交货状态时，阀门常闭．通过手摇油泵作用干液压缸，阀门打开。
4、操作简便，阀门闭止快速。

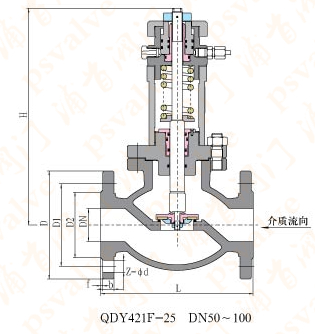

液动紧急切断阀,QDY421F-25/40液动紧急切断阀尺寸结构图:

液动紧急切断阀,QDY421F-25/40液动紧急切断阀技术参数：

公称压力Mpa	2.5	4.0
壳体试验压力Mpa	3.75	6.0
密封试验压力Mpa	2.75	4.4
适用温度	-40℃-+50℃
适用介质	液化石油气、天然气、液氮等
法兰标准	GB/T9113-2000
制造标准	JB/T9094—1999
紧急切断时间	≤10-30秒
易融塞熔融温度	75±5℃
油缸适用介质	合成锭子油、变压器油
油缸压力Mpa	4.0-6.0

液动紧急切断阀,QDY421F-25/40液动紧急切断阀主要零部件材料

阀体	阀杆	阀瓣	弹簧	密封垫	油缸	密封圈
WCB	20Cr13	ZG20Cr13	50CrVA ,1Cr18Ni9	PTFE	20#	NBR

站用液动紧急切断阀ODY421F公称压力PN2.5MPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
25	160	115	85	65	57	58	16	4	4-φ14	262
32	180	140	100	76	65	66	18	4	4-φ18	245
40	200	150	110	84	75	76	18	4	4-φ18	321

液动紧急切断阀,QDY421F-25/40液动紧急切断阀公称压力PN2.5MPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
50	230	165	125	99	87	88	20	4	4-φ18	346
80	310	200	160	132	120	121	24	4	8-φ18	435
100	350	235	190	156	149	150	24	4.5	8-φ22	460
125	400	270	220	184	175	176	26	4.5	8-φ26	495

液动紧急切断阀,QDY421F-25/40液动紧急切断阀公称压力PN2.5MPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H1	H2
150	444	300	250	211	203	204	28	4.5	8-φ26	590	353
200	533	360	310	274	259	260	30	4.5	12-φ26	695	410
250	622	425	370	330	312	313	32	4.5	12-φ30	735	441
