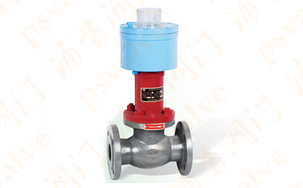

产品名称：紧急切断阀

产品型号：QDY421F
产品口径：DN25-250
产品压力：2.5MPa-4.0MPa
产品材质：WCB,不锈钢

紧急切断阀,燃气紧急切断阀这是一种安全保护阀。适用于燃气管道上使用, 以便在管道发生大量泄漏时，气源泄压或高温使易熔塞合金熔化，阀门自动关闭止漏，起安全保护作用。紧急切断阀,燃气紧急切断阀特点：1、适...

产品名称：	紧急切断阀	产品型号：	QDY421F
驱动方式：	气动	连接形式：	法兰
结构形式：	单向切断	密封结构：	PTFE
压力范围：	2.5MPa-4.0MPa	公称通径：	DN25-250
常用材质：	WCB,不锈钢	铭牌：	浦首品牌

紧急切断阀,燃气紧急切断阀这是一种安全保护阀。适用于燃气管道上使用, 以便在管道发生大量泄漏时，气源泄压或高温使易熔塞合金熔化，阀门自动关闭止漏，起安全保护作用。

紧急切断阀,燃气紧急切断阀特点：
1、适用于燃气管道上，起安全保护作用。交货状态时，阀门常闭。工作时气源作用于气缸，阀]打开。
2、采用止回阀原理，只能单向切断，安装时介质流向必须与阀体标识一致。
3、当管道发生泄漏，通过气源卸压，实现远距离控制阀门关闭。发生火灾时，高温使易熔塞熔化，阀门自动关闭。
4、操作简便，阀门闭止快速。
紧急切断阀,燃气紧急切断阀主要设计参数
设计、制造：GBJ16008-90
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN25~DN250mm
公称压力：PN2.5、4.0MP。

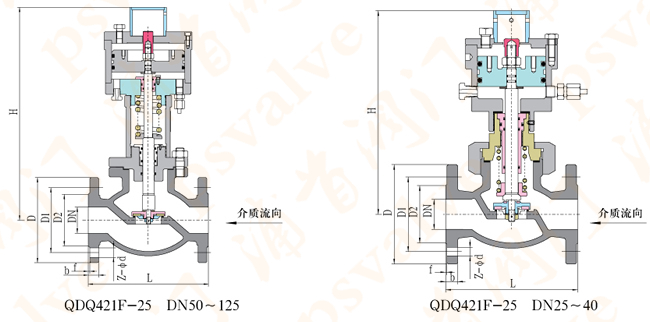

紧急切断阀,燃气紧急切断阀尺寸结构图；

紧急切断阀,燃气紧急切断阀技术参数：

公称压力Mpa	2.5	4.0
壳体试验压力Mpa	3.75	6.0
密封试验压力Mpa	2.75	4.4
适用温度	-40℃- +50℃
适用介质	液化石油气、天然气、液氮等
法兰标准	GB/T9113-2000
制造标准	JB/T9094—1999
紧急切断时间	≤10-30秒
易融塞熔融温度	75±5℃
气缸适用介质	压缩空气、氮气
气源压力Mpa	0.3-0.6

主要零部件材料

阀体	阀杆	阀瓣	弹簧	密封垫	油缸	密封圈
WCB	20Cr13	ZG20Cr13	50CrVA ,1Cr18Ni9	PTFE	20#	NBR

紧急切断阀,燃气紧急切断阀公称压力PN2.5MPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
25	160	115	85	65	57	58	16	4	4-φ14	226
32	180	140	100	76	65	66	18	4	4-φ18	278
40	200	150	110	84	75	76	18	4	4-φ18	369

站用紧急切断阀,燃气紧急切断阀公称压力PN2.5MPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
50	230	165	125	99	87	88	20	4	4-φ18	421
80	310	200	160	132	120	121	24	4	8-φ18	523
100	350	235	190	156	149	150	24	4.5	8-φ22	548
125	400	270	220	184	175	176	26	4.5	8-φ26	468

站用紧急切断阀,燃气紧急切断阀公称压力PN2.5MPa外形尺寸和连接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H1	H2
150	444	300	250	211	203	204	28	4.5	8-φ26	730	353
200	533	360	310	274	259	260	30	4.5	12-φ26	850	410
250	622	425	370	330	312	313	32	4.5	12-φ30	899	441
