产品名称：	管道阻火器	产品型号：	GZW-1
驱动方式：	自动	连接形式：	法兰
结构形式：	阻爆燃型	密封结构：	阻火板
压力范围：	1.6MPa-5.0MPa	公称通径：	DN20-600
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

管道阻火器,阻爆燃型管道阻火器又名GZW-1管道阻火器，是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流猝灭，从而达到阻火目的。

主要用途
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
主要性能
1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

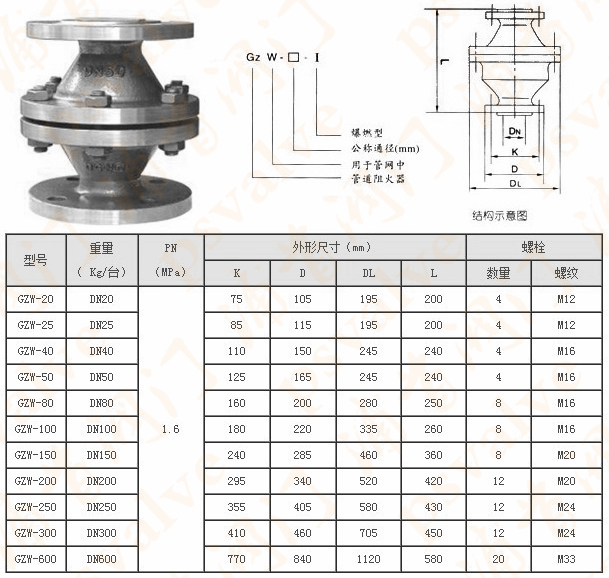

管道阻火器,阻爆燃型管道阻火器参数尺寸图:

阀体材料	碳钢WCB、不锈钢304、316、
阻火芯件材料	不锈钢防爆阻火波纹板
密封件材料	耐油石棉橡胶、四氟PTFE
环境温度 ℃	≤480
公称压力（MPa）	0.6~5.0
防爆级别	BS5501:ⅡA、ⅡB、ⅡC

主要外形尺寸

型号	重量 ( Kg/台）	PN (MPa)	外形尺寸（mm）				螺栓
			K	D	DL	L	数量	螺纹
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33

保养与维修

为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
