产品名称：	砾石阻火器	产品型号：	ZHQ-1
驱动方式：	自动	连接形式：	法兰
结构形式：	阻火型	密封结构：	砾石网及砾石丸
压力范围：	1.6MPa-4.0MPa	公称通径：	DN15-100
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

砾石阻火器,ZHQ-1砾石阻火器,是国内沿用金属砾石阻火器,经北京设计院消防部门按照中华人民共和国国家标准GB5908-86标准进行设计生产。
砾石阻火器结构合理、重量轻、耐腐蚀、易检修、安装方便,阻火器芯子采用砾石网及砾石丸,耐腐蚀,易清洁,防爆性能合格,连续13次阻爆性能试验，每次都能阻火，耐烧性能合格，能防毒、防腐。适用于管道、闪点低于28℃甲类化学、药类、酒精、食品等，闪点低于60℃食用油。

砾石阻火器产品原理：
砾石阻火器是用来阻止氢气火焰向外蔓延的安全装置，它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。砾石阻火器适用于温度较高，腐蚀性较强的介质。砾石阻火器内件采用砾石做为阻火元件是利用气壁效应和导热效应，将火花的活性中心淬灭，以防止火焰继续蔓延，达到阻火的目的。

砾石阻火器,ZHQ-1砾石阻火器主要特点：
l 结构合理、重量轻、耐腐蚀。

l 易检修、安装方便。

l 阻火器芯子采用砾石材料，耐腐蚀，易于清洗。

l 防爆性能合格，连续13次阻爆性能试验，每次都能阻火。

l 耐烧性能合格，能防毒、防腐。

l 壳体水压试验合格。

l 阻爆性能：ⅡB级。

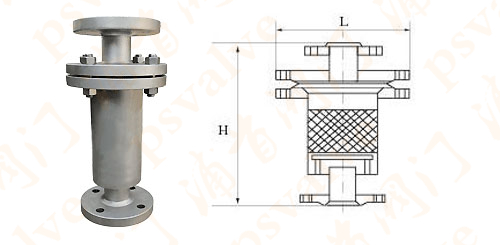

砾石阻火器,ZHQ-1砾石阻火器尺寸:

公称直径 DN(mm)	结构尺寸
	D×S	H	h
15	57×3.5	320	180
20	57×3.5	320	185
25	89×4	320	240
32	89×4	320	240
40	108×4	405	285
50	133×4.5	405	285
65	159×5	453	316
80	159×5	487	350
100	190×5	501	380
125	219×7	555	415
150	275×7	620	440
200	325×10	695	510
250	426×10	750	530
