产品名称：	管道放空阻火器	产品型号：	HGS07
驱动方式：	自动	连接形式：	法兰
结构形式：	网型	密封结构：	阻火板
压力范围：	1.6MPa-4.0MPa	公称通径：	DN20-150
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

HGS07放空管道阻火器，又名HGS07型管道网型阻火器,适用于管道、储存闪点低于28℃甲类、油品、氢氧液化类和闪点低于60℃。HGS07管道网型阻火器是专用于加热炉的燃料气管道上。应安装在燃料气进入喷嘴前的燃料气管道上，以防止回火。

当喷嘴回火时，阻火器内金属网由于器壁效应转化为热能使火焰熄灭，防止因回火而引起燃料气管道内爆炸的危险。

网型管道阻火器产品应用：
网型阻火器是阻止可燃气体、易燃液体蒸汽的火焰蔓延和防止回火而引起爆炸的安全设备。广泛应于汽油、煤油、苯、甲苯等闪电低于28℃和60℃的油品蒸发并具有爆炸性危险性气体如甲烷、乙烷、煤气等易燃气体的排风系统，安装网式阻火器，以防因雷击火花引起的爆炸危险。如油漆厂、喷漆厂、油脂厂、溶剂厂、石油化工厂、液化气灌装厂、制药厂等，其厂房都应安装这种网型阻火器。一般安装在导管的顶端，不可安装在导管的中间。

网型管道阻火器性能及特点：
1、网型阻火器能够阻止不大于90m/s的火焰通过；　　
2、能承受连续13阻火性能试验，每次均能组织火焰通过；　　
3、壳体能承受1.0Mpa压力；　　
4、耐烧性能试验1h无回火，耐烧性能合格；　　
5、结构简单，方便安装，易于检查。　　
6、设计压力：1.0Mpa，设计温度：100℃

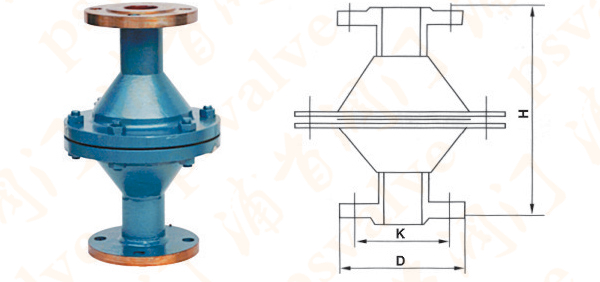

管道放空阻火器,HGS07管道网型阻火器尺寸:

规格DN	尺寸（mm）
	D	K	H
20	105	105	309
25	115	115	309
32	135	135	347
40	145	145	357
50	160	160	351
65	180	180	435
80	195	195	441
100	215	215	437
150	280	280	490
备注：此数据仅供参考，以实物为准,如有更改，恕不另行通知

网型管道阻火器安装与维护：
1 、为了确保网型阻火器的性能达到使用的目的，在安装阻火器前，必须认真阅读说明书，并仔细核对标牌与所装管线要求是否一致。　　
2 、阻火器上的流向标记必须与介质流向一致。　　
3 、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。　　
4 、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应及时更换。　　
5 、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。　　
6 、重新安装阻火层时，应更新垫片确认密封面已清洁和无损伤，不得漏气。　　
7 、如发现芯件机械性损坏或被介质腐蚀后，应立即更换。
