产品名称：拉杆伸缩过滤器

产品型号：YSTF
产品口径：DN50-500
产品压力：1.6MPa-2.5MPa
产品材质：铸铁,铸钢,不锈钢等

拉杆伸缩过滤器,Y型伸缩过滤器是Y型过滤器与伸缩接头的组合,要用于高层建筑、多层建筑或工厂内给排水配管,常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,于清除杂物以保证阀类或设备之正常使用。Y...

产品名称：	拉杆伸缩过滤器	产品型号：	YSTF
驱动方式：	自动	连接形式：	法兰
结构形式：	Y型	密封结构：	PTFE
压力范围：	1.6MPa-2.5MPa	公称通径：	DN50-500
常用材质：	铸铁,铸钢,不锈钢等	铭牌：	浦首品牌

拉杆伸缩过滤器,Y型伸缩过滤器是Y型过滤器与伸缩接头的组合,要用于高层建筑、多层建筑或工厂内给排水配管,常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,于清除杂物以保证阀类或设备之正常使用。Y型拉杆伸缩过滤器安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆，补偿管道尺寸，安装灵活。

结构特点

1、采用不锈钢双层网结构，坚固耐用，
2、具有结构先进、流阻小、排污方便、纳污量大等等特点，
3、使用维护极为方便。可根据用户需要设置过滤网的目数。

滤网目数

目数	孔径mm	粒度μm	目数	孔径mm	粒度μm	目数	孔径mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

技术参数

壳体材质	铸铁、球墨铸铁	碳钢	不锈钢
公称通径	15～500mm
伸缩材质	铸铁、球墨铸铁、碳钢、不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30℃~150℃	-80℃~425℃	-80℃~450℃
公称压力（MPa）	1.6~10（150Lb~600Lb）
过滤精度（目/in）	10~300

1.阀体 2.滤芯网 3.密封件 4.滤网盖

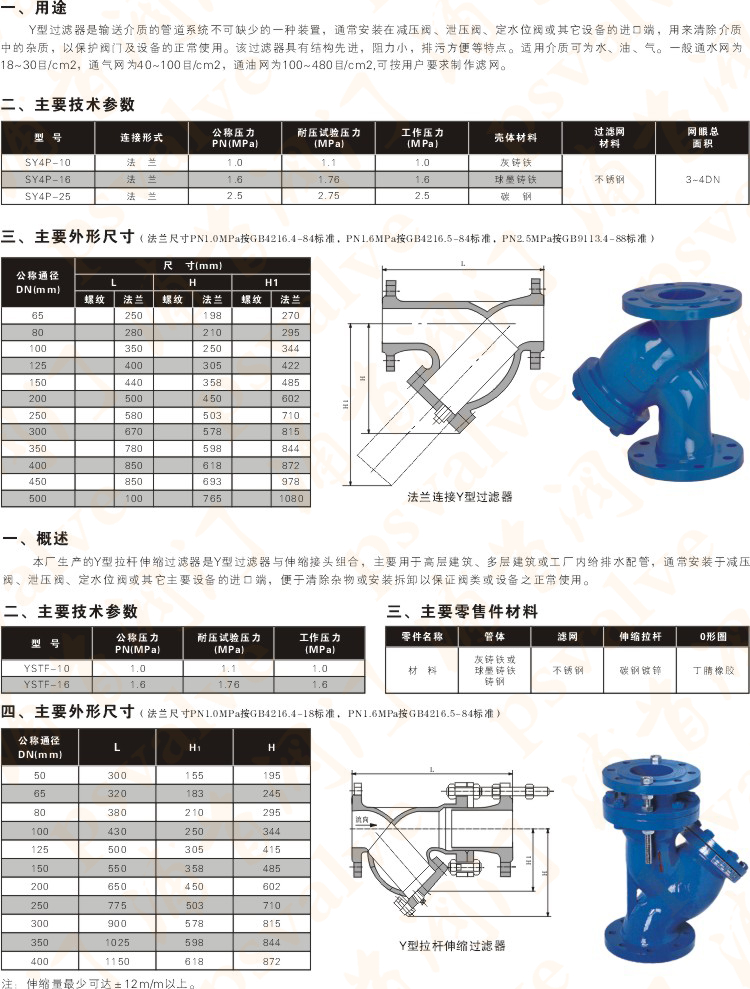

拉杆伸缩过滤器,Y型拉杆伸缩过滤器尺寸结构图:

拉杆伸缩过滤器(图1)

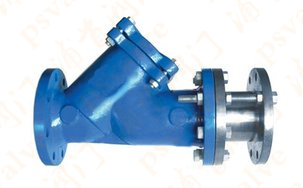

拉杆伸缩过滤器(图2)

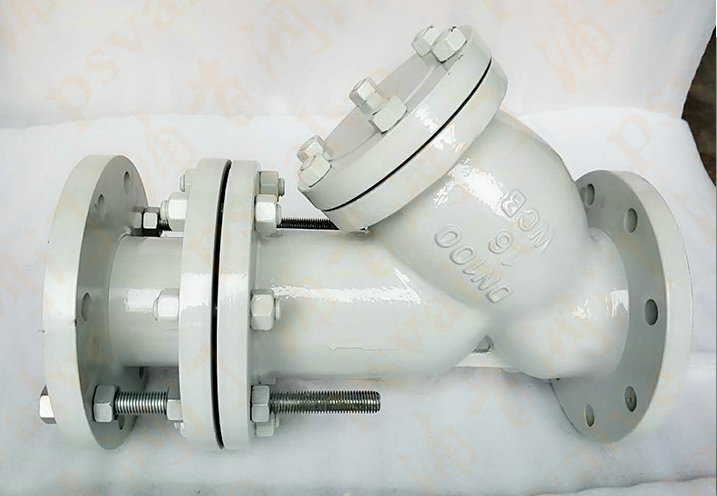

拉杆伸缩过滤器(图3)
