美标Y型过滤器,ANSI美标过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。

美标Y型过滤器,ANSI美标过滤器标准

1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
美标Y型过滤器,ANSI美标过滤器特点：通流快速，故压力损失小，抗污性强，排渣方便。

结构特点

可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

性能规范

零部件材料

外形结构图

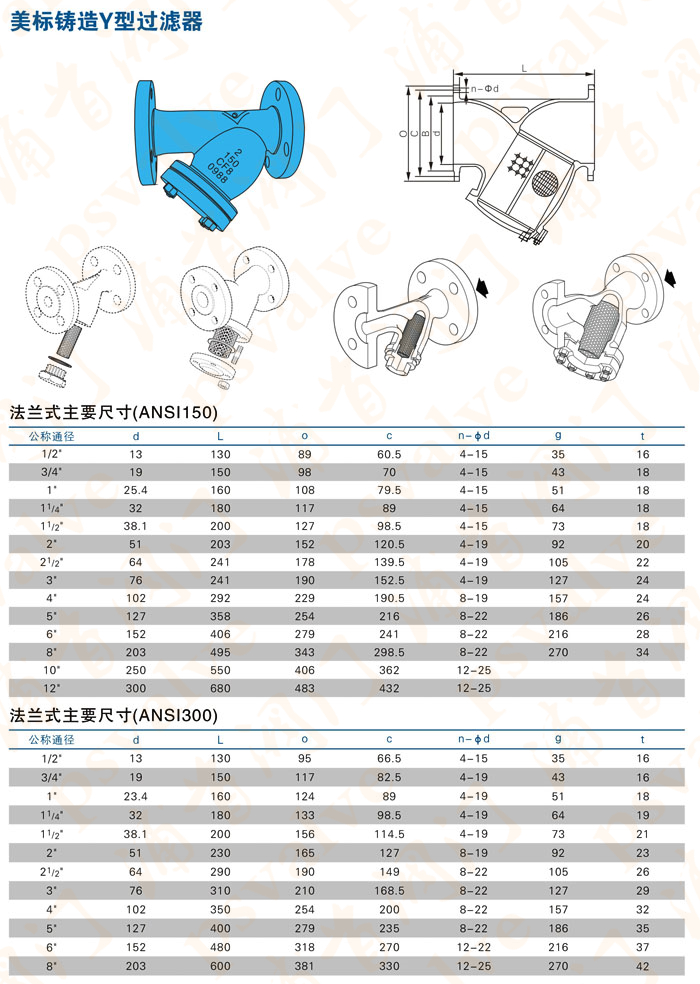

主要外形尺寸

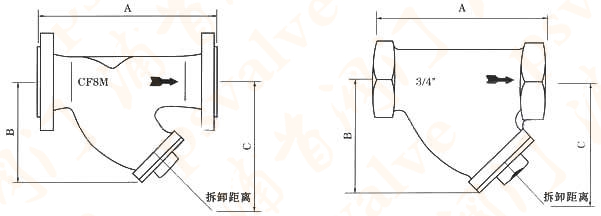

美标Y型过滤器,ANSI美标过滤器尺寸/结构图:
