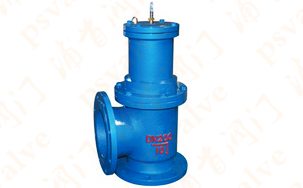

液动角式排泥阀,J744X液动角式排泥阀,主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

液动角式排泥阀,J744X液动角式排泥阀工作原理及性能：由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

液动角式排泥阀,J744X液动角式排泥阀主要技术参数：
1.阀门公称压力：1.0Mpa
2.阀体密封压力：1.1Mpa
3. 液压缸工作压力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液压缸工作介质：清水、气、油
5.介质温度：常温
注：如有特殊要求（订货时注明）

结构特点

1、其密封性能好，经久耐用，其寿命达7年以上；
2、开启速度快，一般在15秒钟内阀板已全开；
3、阀板与阀体为软密封，关闭后密封性能好，无泄漏；
4、配以电磁换回阀，则能实现远控、自控等；
5、驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。

技术参数

公称压力：0.6MPa-1.6MPa
公称通径：50～400mm
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

零部件材料

主要外形尺寸

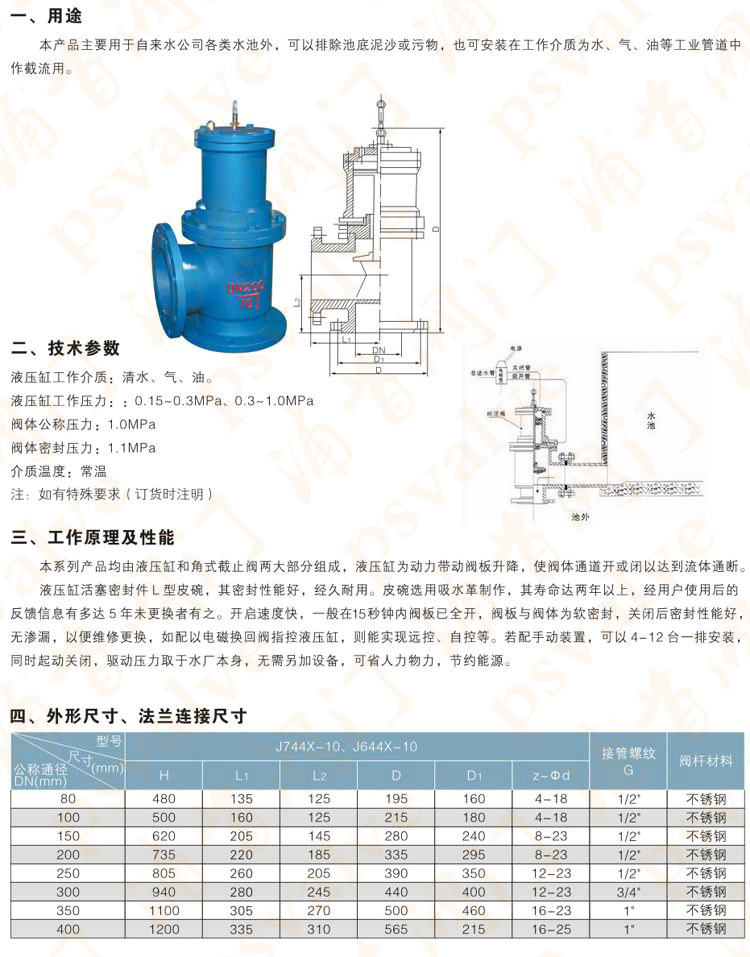

液动角式排泥阀,J744X液动角式排泥阀尺寸结构图:
