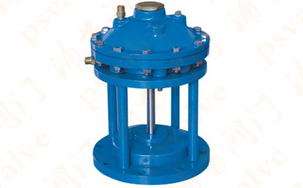

JM742X池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放。当二位四通换向阀处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。反应迅速，关闭准确 ，密封性强、开关性能好，检修方便，使用寿命可达五年以上。

池底排泥阀,隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。
工作原理及性能：
隔膜式池底排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好，检修方便，使用寿命可达五年以上。
池底排泥阀,隔膜式池底排泥阀技术参数：
1. 工作压力：1.0Mpa
2. 介质：水
3.使用温度：常温
4.隔膜室工作压力：0.3-1.0
5.隔膜室工作液：气、清水
隔膜式池底排泥阀主要部件材料：
阀体：HT200
隔膜上腔：HT200
隔膜下腔：HT200
阀板：HT200
阀杆：不锈钢
拼帽：A3钢
隔膜片：耐磨NBR和尼龙

技术参数

1. 工作压力：1.0Mpa
2. 介质：水
3.使用温度：常温
4.隔膜室工作压力：0.3-1.0
5.隔膜室工作液：气、清水

零部件材料

主要外形尺寸

池底排泥阀,隔膜式池底排泥阀尺寸结构图:
