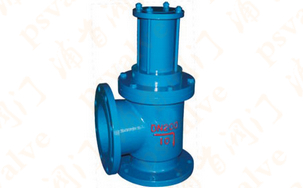

气动角式排泥阀,J644X气动角式排泥阀主要用于自来水公司各类水池外，可以排除池底泥沙或污物，也可以安装在工作介质为水，气，油等工业管道中，起截流作用。
气动角式排泥阀,J644X气动角式排泥阀技术参数
液压缸工作介质：清水，气，油液压缸工作压力： 0.15~0.3MPa 0.3~1.0MPa阀体公称压力：1.0MPa阀体密封压力：1.1MPa介质温度：常温
气动角式排泥阀,J644X气动角式排泥阀工作原理及性能
气动角式排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用手的反馈信息由多大5年未更换折有之，开启速度快，一般在10秒内法办已全开，阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。

零部件材料

主要外形尺寸

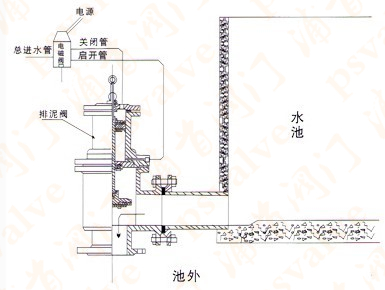

示意图

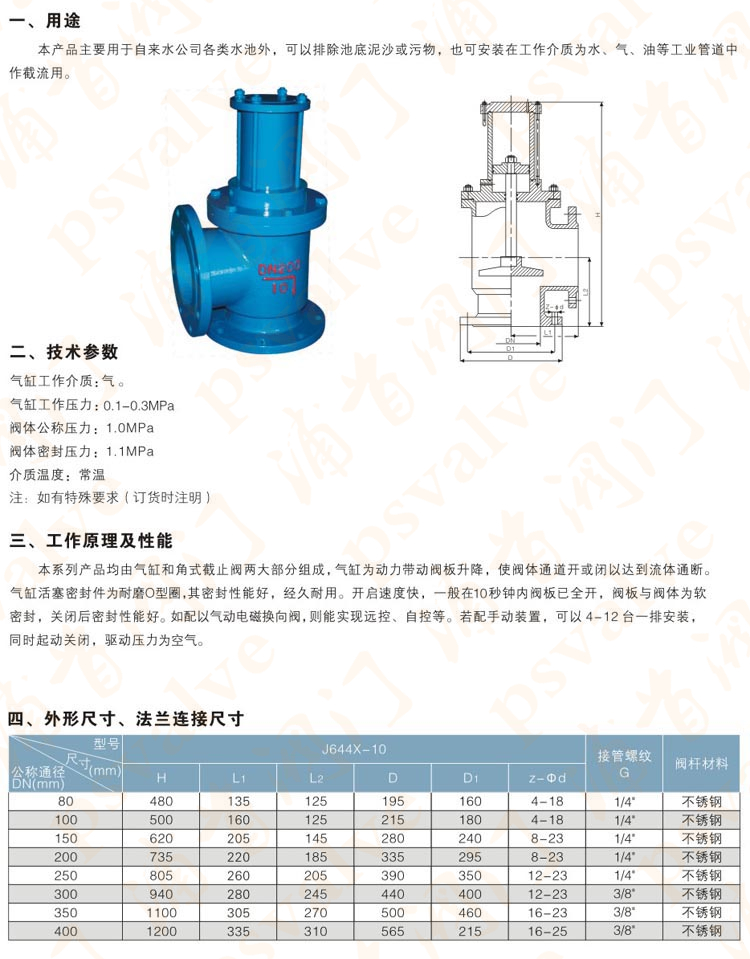

气动角式排泥阀,J644X气动角式排泥阀尺寸结构图:
