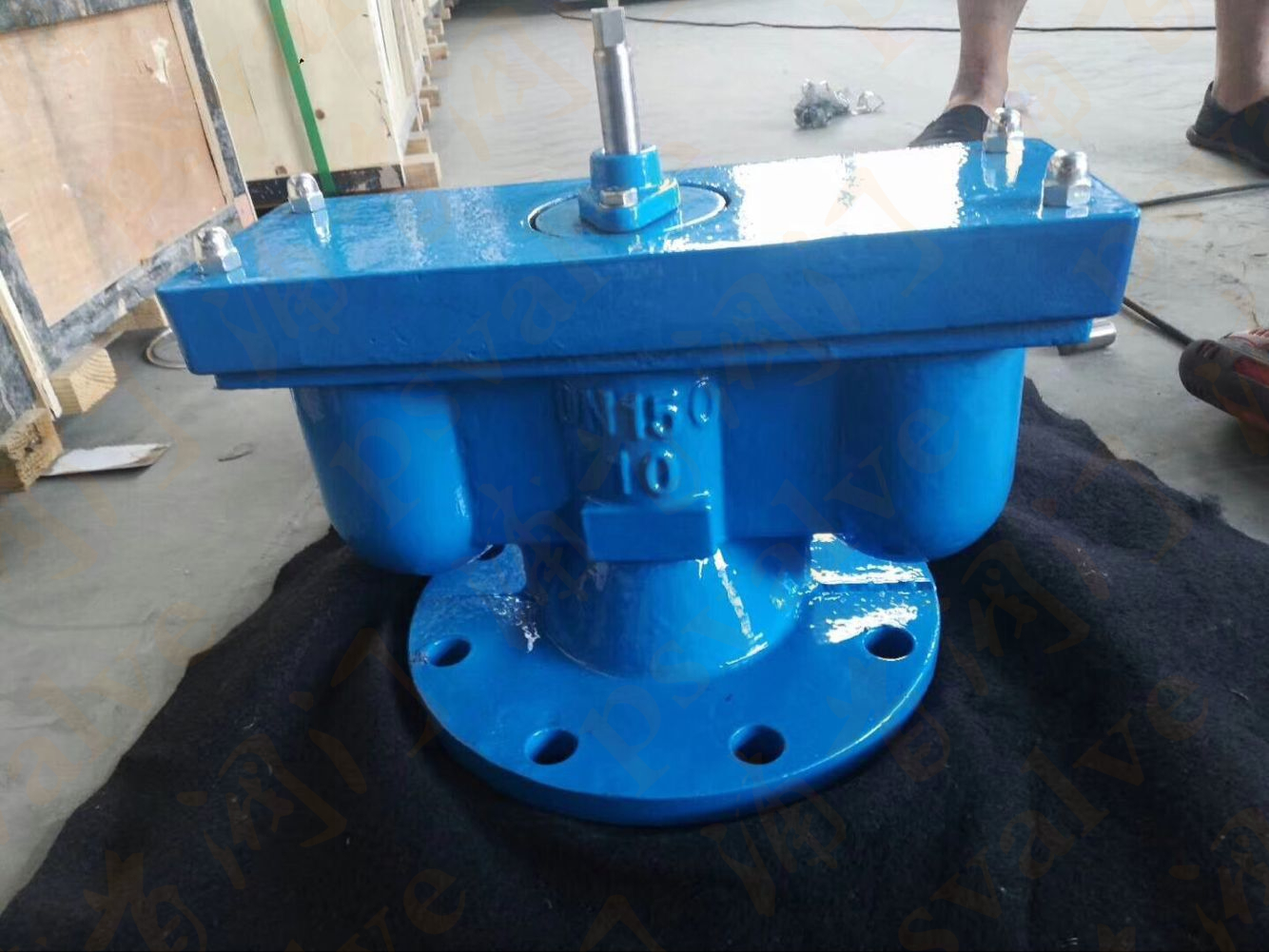

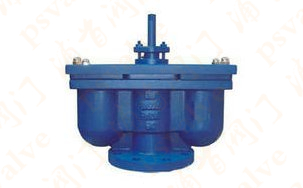

产品名称:双口排气阀
产品口径:DN40-200
产品压力:1.0MPa-1.6MPa
产品材质:铸铁,球墨铸铁,铸钢,不锈钢等
双口排气阀,QB2双口排气阀诞生于70年代,体形大,重量重,排气量小,该排气阀在80年代末最为理想产品,问世以来一直还续用。排气阀是管道必配设备,安装在管道最高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀随时吸气,确保管路安全。 双口排气阀技术参数: 1、工作压力:1.0MPa 2、介质:清水 3、使用温度:常温 4、阀体:HT200 5、浮球:304不锈钢 工作原理当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水,浮球被浮起,传动塞头至关闭位置,停止大量排气,当管内水正常输送时,如有小量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出,当抽水机停止,管内水流空时或遇管内产生负压时,此时塞头迅速开启,吸入空气,确保管线完全。 性能作用在压力管道运行中,快速排气阀能自动排除少量 由水中析出的空气 ,以免阻水。在管道发生负压时能快速地进气,以免管道由于负压过大而发生失稳破坏。在管道放空时,能自动大量地进气,使放水加快,缩短停水时间。 结构特点 1、能够排除管道中的气体,减少阻力,节约能源。 主要零部件
每小时排气量表
主要外形尺寸
安装说明 1、于安装前,请先检查并清除主体内的杂物。 双口排气阀,QB2双口排气阀参数尺寸图:
|
