衬氟隔膜阀,衬氟塑料隔膜阀,内衬四氟隔膜阀,衬里隔膜阀基本系列为全衬里G41F46型堰式和G45F46型直流式其特点如下：
1、导流堰作为阀体的一部分，相当于阀座，隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程，从而减小了隔膜的应力和应变。关闭时，带有隔膜的阀瓣下移，使其与阀体的堰（脊背）密封，达到切断流体的要求。

2、利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3、氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。
二、设计规范
遵循GB 12239 / BS5156标准。
三、驱动方式
手动、气动（常开或常闭）、电动。

结构特点1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬氟材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

衬氟隔膜阀基本型号

零部件材料

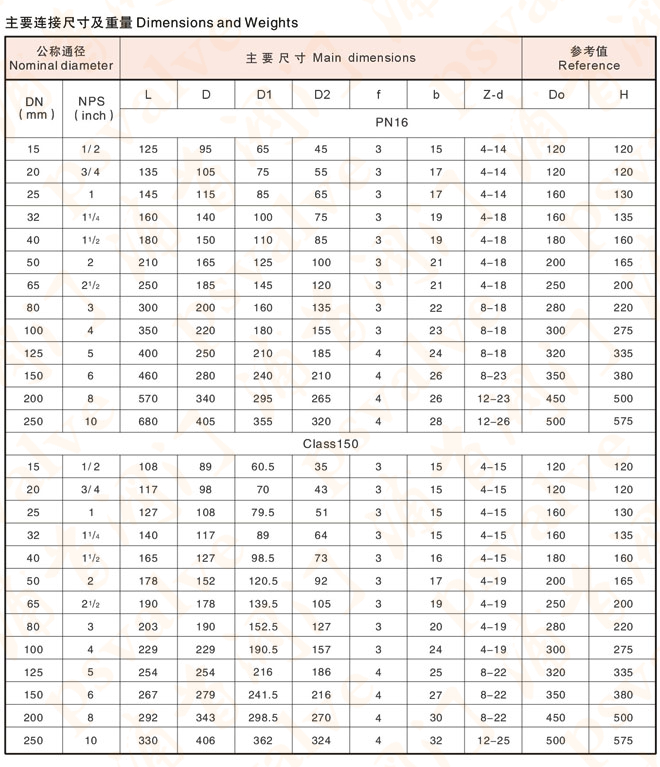

主要外形尺寸

衬氟隔膜阀,内氟塑料隔膜阀,内衬四氟隔膜阀,衬里隔膜阀参数尺寸图:
