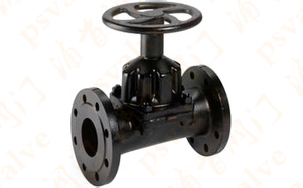

产品名称:衬胶隔膜阀
产品型号:G46J、EG46W、EG46J
产品口径:DN15-400
产品压力:1.0MPa
产品材质:铸铁,铸钢,不锈钢等
产品口径:DN15-400
产品压力:1.0MPa
产品材质:铸铁,铸钢,不锈钢等
衬胶隔膜阀,堰式衬胶隔膜阀,往复式衬胶隔膜阀,直通式隔膜阀没有堰,流体在阀门内腔直流,基于这一特点,它特别适用于某些粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说,隔膜的行程较长。因...
衬胶隔膜阀,堰式衬胶隔膜阀,往复式衬胶隔膜阀,直通式隔膜阀没有堰,流体在阀门内腔直流,基于这一特点,它特别适用于某些粘性流体、水泥浆以及沉淀性流体。直通式隔膜阀相对于堰式隔膜阀来说,隔膜的行程较长。因此,这种结构使隔膜选择合成橡胶材料的范围受到了限制。 直通式隔膜阀的流体通道是直的,因此流体损失更小,磨损更小。在低压时增加了隔膜偏转和应力,但也导致了较低的压力额定值。 衬胶隔膜阀只需用较小的操作力和较短的隔膜行程即可启闭阀门,因此减少了隔膜的扰变量,延长了隔膜的寿命,减少了维修和停机时间,降低了生产成本,是使用最为广泛的隔膜阀。 根据适用介质的不同,衬胶隔膜阀的阀体可采用不同的橡胶,隔膜的材料可以是人造合成橡胶或者带有合成橡胶衬里的PTFE。隔膜与承压套相连,承压套再与带螺纹的阀杆相连,关闭阀门时,隔膜被压下,与阀体堰形构造密封,或者与阀门内腔轮廓密封,或者与阀体内的某一部位密封,这取决于内部结构设计。 结构特点1、弹性密封的开闭件,确保没有内漏;
衬胶隔膜阀标准规范
衬胶隔膜阀零部件材料
主要外形尺寸
衬胶隔膜阀,堰式衬胶隔膜阀,直通式衬胶隔膜阀,往复式衬胶隔膜阀参数尺寸图:
|
