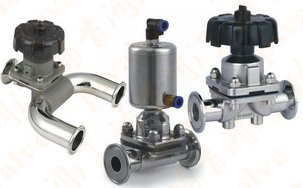

产品名称：	卫生级隔膜阀	产品型号：	GM
驱动方式：	手动,气动,电动	连接形式：	快装,焊接,螺纹
结构形式：	隔膜式	密封结构：	硅胶
压力范围：	1.6MPa	公称通径：	DN10-50
常用材质：	不锈钢等	铭牌：	浦首品牌

卫生级隔膜阀,卫生级气动隔膜阀产品特点：工业标准：ISO、DIN、IDF

部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
二、卫生级隔膜阀,卫生级气动隔膜阀用途： 本阀隔膜采用进口加强硅橡胶，阀体经高速精加工抛光处理，光洁度达到Ra0.2um，绝对无菌、无孔角、广泛应用于生物、制药、电子等无菌要求很高的系统。
适用温度：≤150℃
压力等级：PN(MPa)　1.0
三、材料： 阀体：SUS316L无铁合金
隔膜：硅橡胶
四、测试： 衬里层：电火花检测
试验与检验按GB/T 13927标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

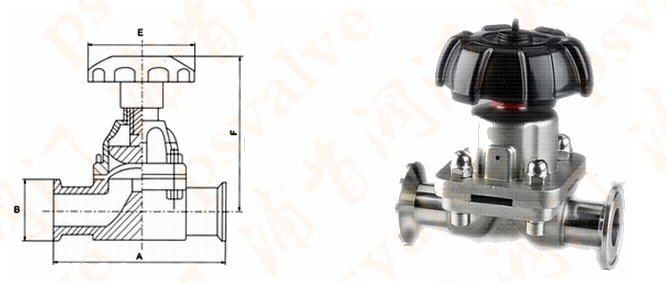

五、I型连接管（图1）：

公称通径 DN	公称压力 MPa	A mm	B mm	E mm	F mm
15	1.0	108	34	80	89/99
20		118	50.5	80	91/102
25		127	50.5	80	110/123
32		146	50.5	80	129/138
40		159	50.5	120	139/159
50		191	64	120	159/186

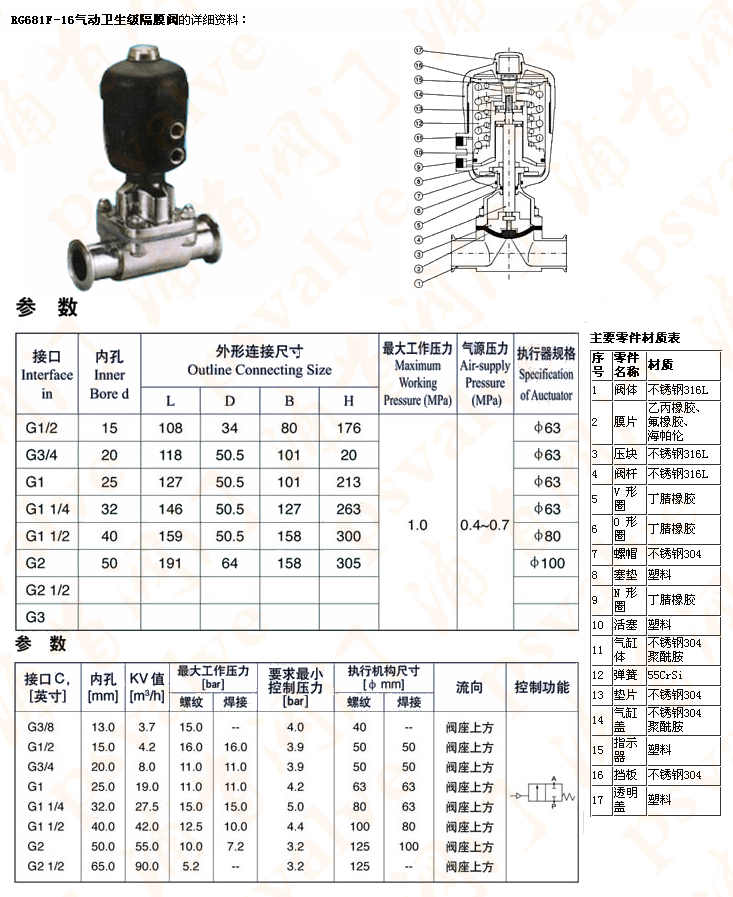

卫生级气动隔膜阀参数尺寸图:
