真空隔膜阀,高真空隔膜阀用于接通或切断真空(压力) 系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。研制生产高真空隔膜阀等各种真空阀产品。

高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。

真空隔膜阀,高真空隔膜阀主要零件材料
阀体、阀板、阀杆：不锈钢
隔膜：硅橡胶、氟橡胶。

高真空隔膜阀主要技术性能
阀门漏率：≤1.3×10-4 Pa.L/S
适用温度：-25~+80℃(NBR)、-30~+150℃(氟橡胶)
使用压力范围(Pa)
活套法兰：(GB6070、JB919)：0.6×106 ~1.3×10-4
焊接法兰(GB6070、JB919)：1.6×106 ~1.3×10-4
快卸法兰(GB4982)：0.1×106 ~1.3×10-4
螺纹连接：1.6×106 ~1.3×10-4
也可按用户要求的连接标准加工

真空隔膜阀,高真空隔膜阀技术性能

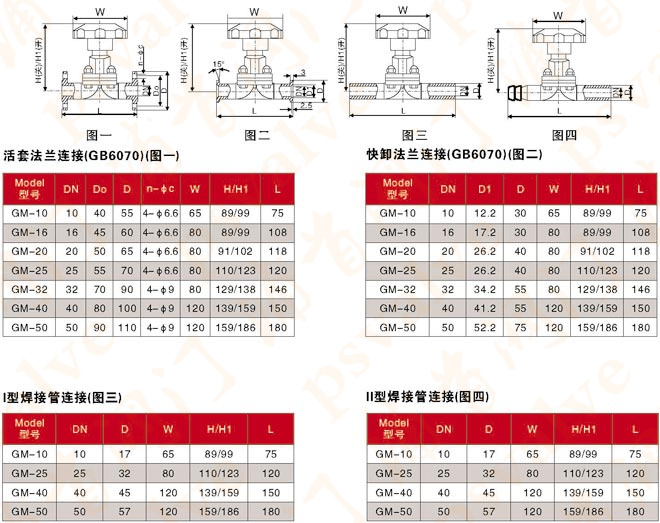

活套法兰连接及外形尺寸

快卸法兰(KF)连接及外形尺寸

焊接式主要外形尺寸

注：Ⅰ型为两端焊接 Ⅱ型为一端焊接，另一端插入。

高真空隔膜阀外形及连接尺寸(mm)
